Часы на газоразрядных индикаторах.
Часы NIXIE CLOCK - это то, что делает куча радиолюбителей. На форуме Радиокота тему про часы NIXIE CLOCK раздули до кошмарных размеров. Каждый делает свою конструкцию. Корпорация NEC-HITACHI не отстаёт в стремлении к техническому прогрессу.

Какими характеристиками должны обладать часы? Конечно, показывать время, а не те цифры, что установил владелец часов, причем делать это самостоятельно при включении, без дополнительных манипуляций. При этом часы должны учитывать поправку на "летнее" время. Часы с индикацией секунд должны показывать точное значение секунд, иначе зачем вообще показывать секунды, причем обновление должно происходить с погрешностью, значительно меньшую секунды. Отклонение даже на одну секунду недопустимо. Недопустимо нарастающее ухудшение точности хода в процессе эксплуатации.
Крайне отвратительно смотрятся рядом стоящие часы с идущими секундами, показывающее разное время. Неплохо - часы, показывающие одно и то же время, но с небольшим запаздыванием, не превышающем секунды.

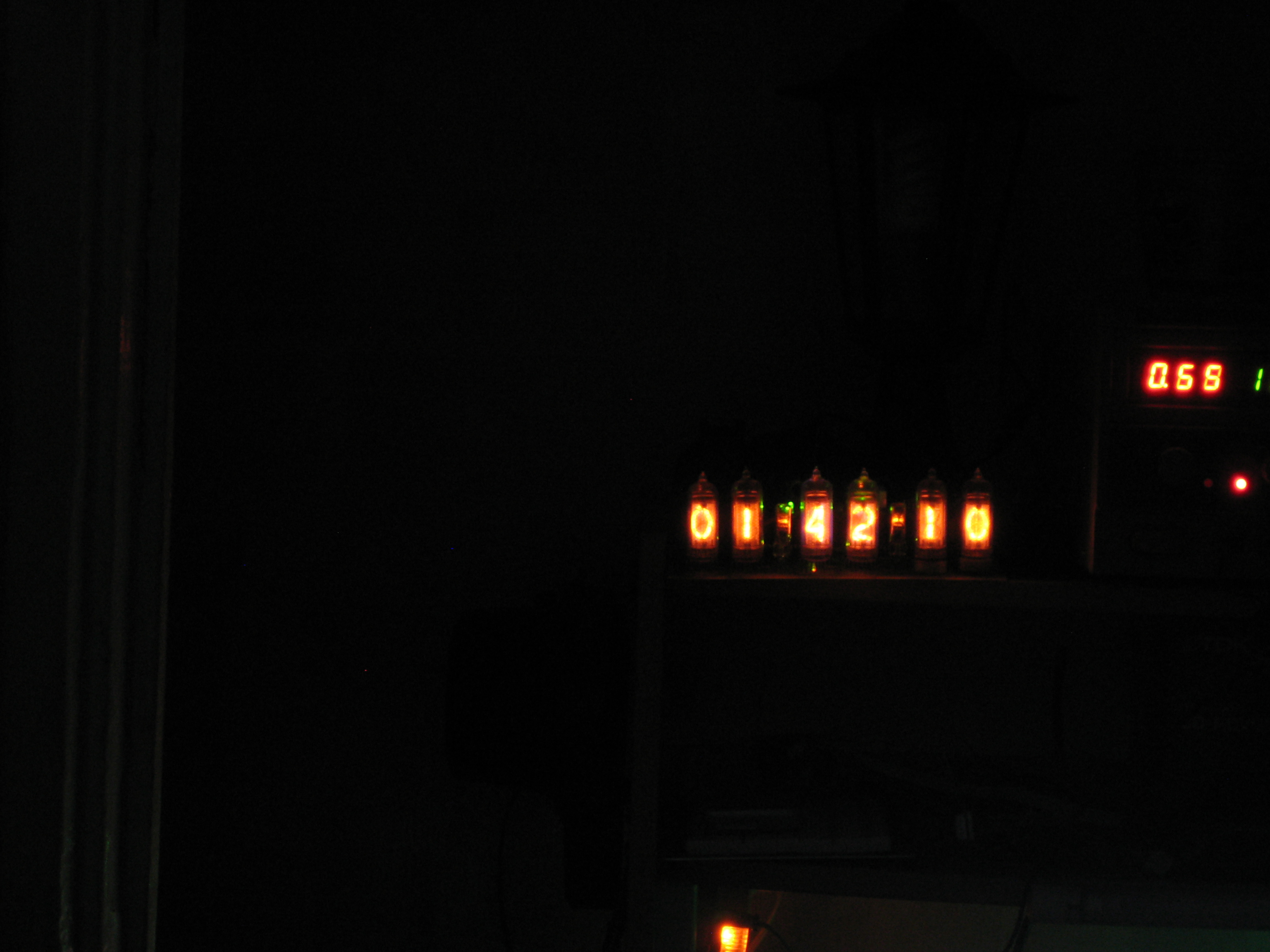

Стоящие рядом часы NEC-HITACHI Corp показывают одно и то же время, причем смена секунды происходит визуально одновременно.

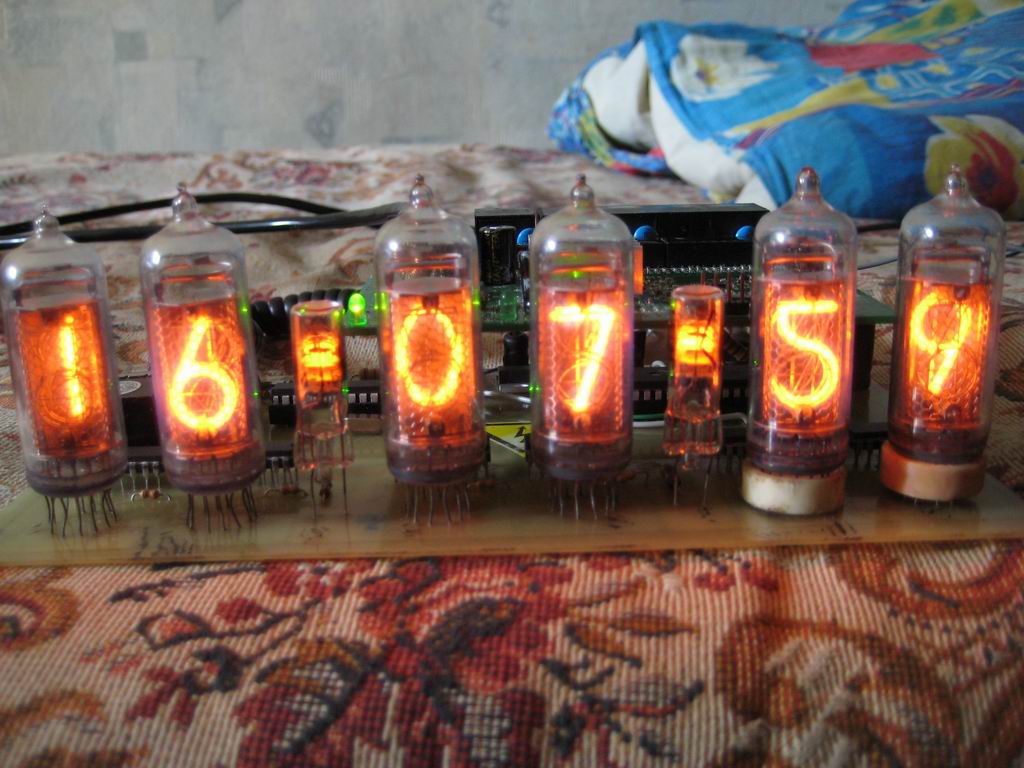

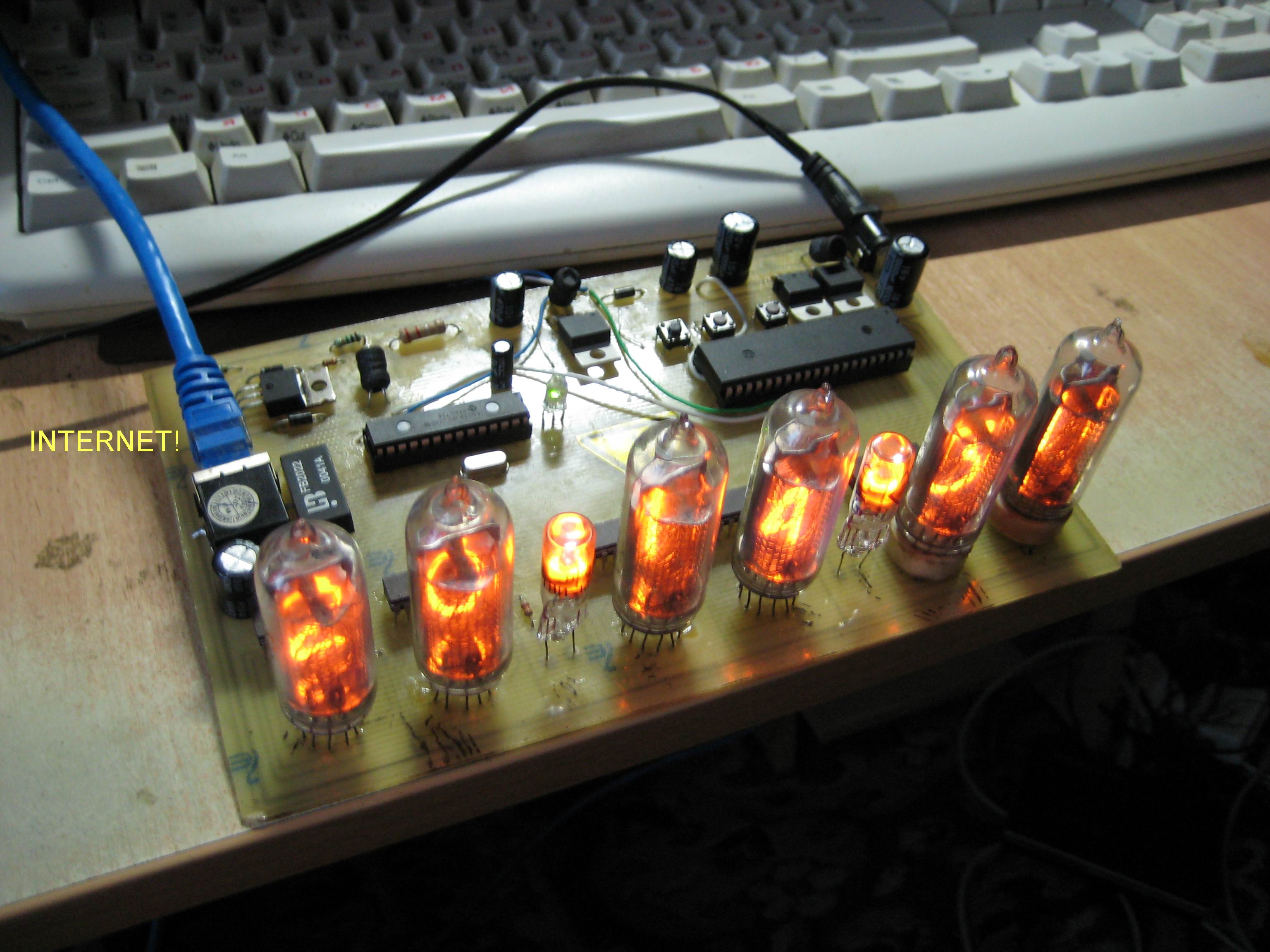

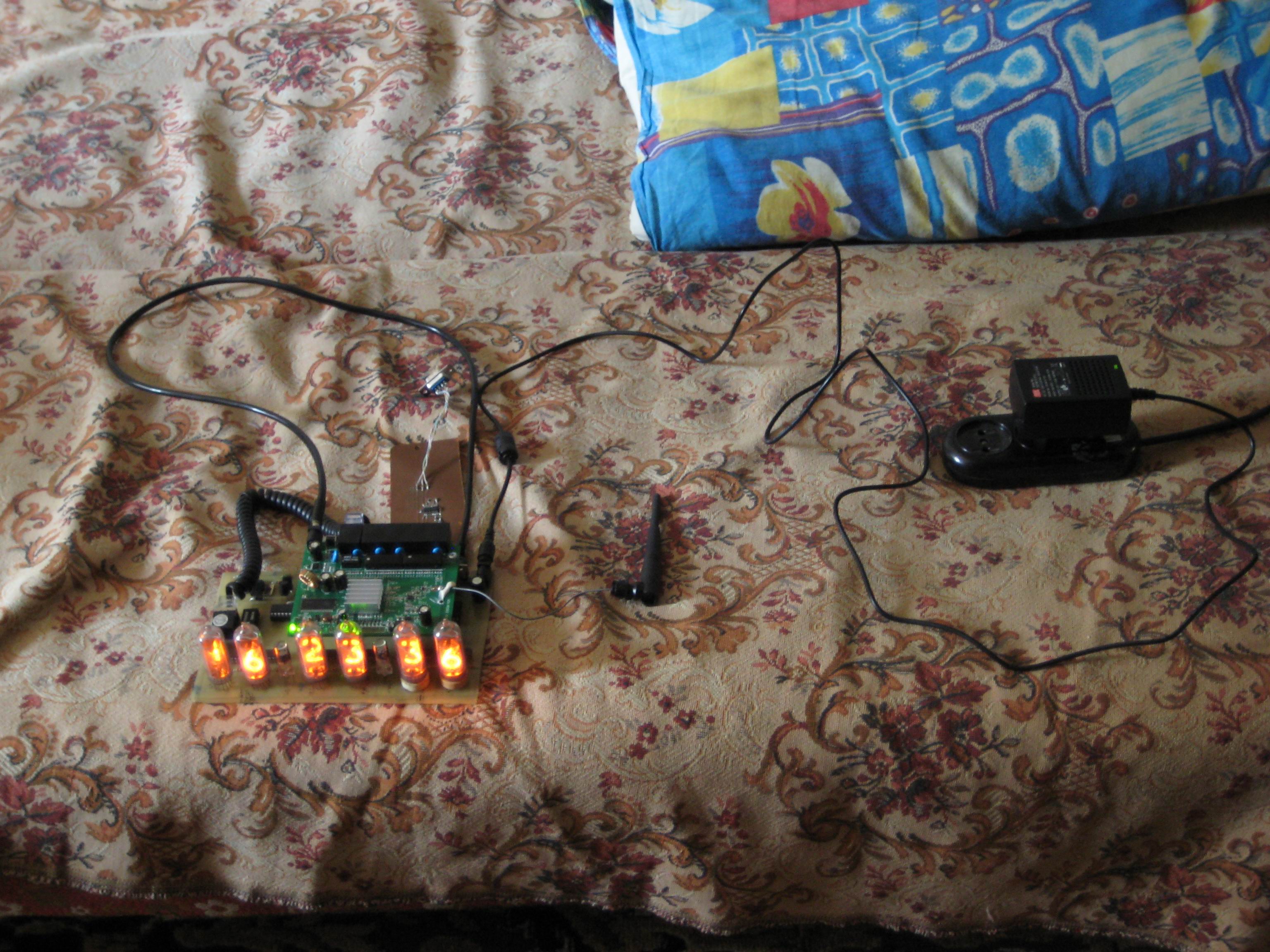

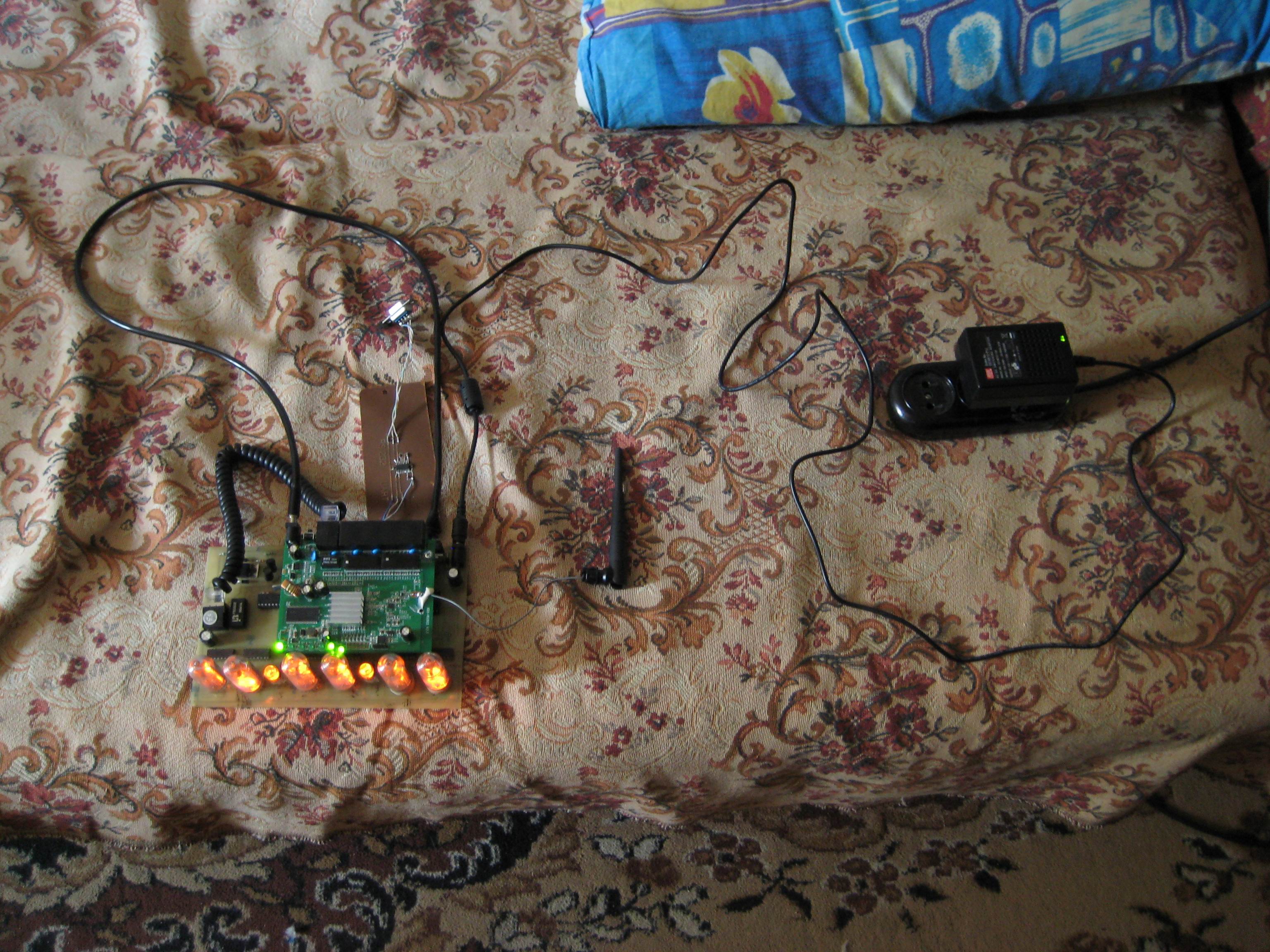

Итак, первая конструкция - часы на лампах ИН-14 (WIFI NIXIE Clock)


Особенности и характеристики:
- Лампы: 6 шт. ИН-14; 2 шт. ТНИ-1.5
- MCU: Atmega16 DIP
- Отображение точного местного времени с точностью до секунды, синхронизация посредством сети Internet по протоколу NTP.
- Ручная установка и корректировка часов, перевод летнее-зимнее время - не требуются.
- Отображение координационной секунды.
- Подключение к сети Internet беспроводным образом, с помощью технологии Wi-Fi.
- Возможно подключение по технологии Ethernet без использования Wi-Fi, тогда часы следует называть NTP NIXIE CLOCK.
- Длительность "холодного" запуска (интервал с момента подачи питания до начала отображения времени) - 30 сек (при прямом подключении - 2 сек).
- Потребление Internet-трафика - мизерное, синхронизация один раз в час.
- Рекомендуемое питание - 12 В 0,8 А. Годится практически любой адаптер AC-DC на 9-16 вольт, в том числе нестабилизированный.
- Повышающий преобразователь +180 В. Не следует прикасаться к работающим часам, а также в течение двух минут после отключения питания.
- Потребляемая мощность - 7 Вт.
- Два эффекта плавного изменения цифр в лампах и возможность отключения эффекта плавного изменения.
- Web-интерфейс для просмотра текущего времени, настройки параметров часового пояса, подключения к сети Wi-Fi/Internet, эффекта плавного изменения цифр.
- Кнопка для просмотра/отображения текущей даты.
- Кнопка сброса для возврата к "заводским настройкам".
- Габаритные размеры - 190x120x60.
- Возможные дефицитные детали: ИН-14, К155ИД1, ENC28J60, FB2022.

Фотографии:

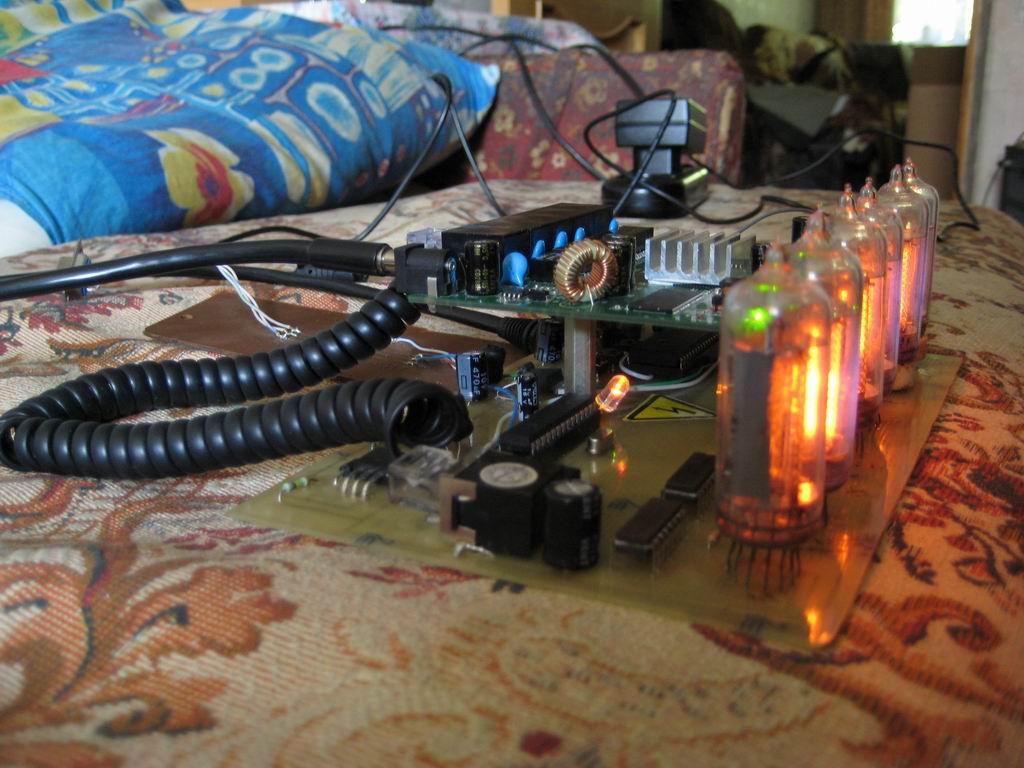

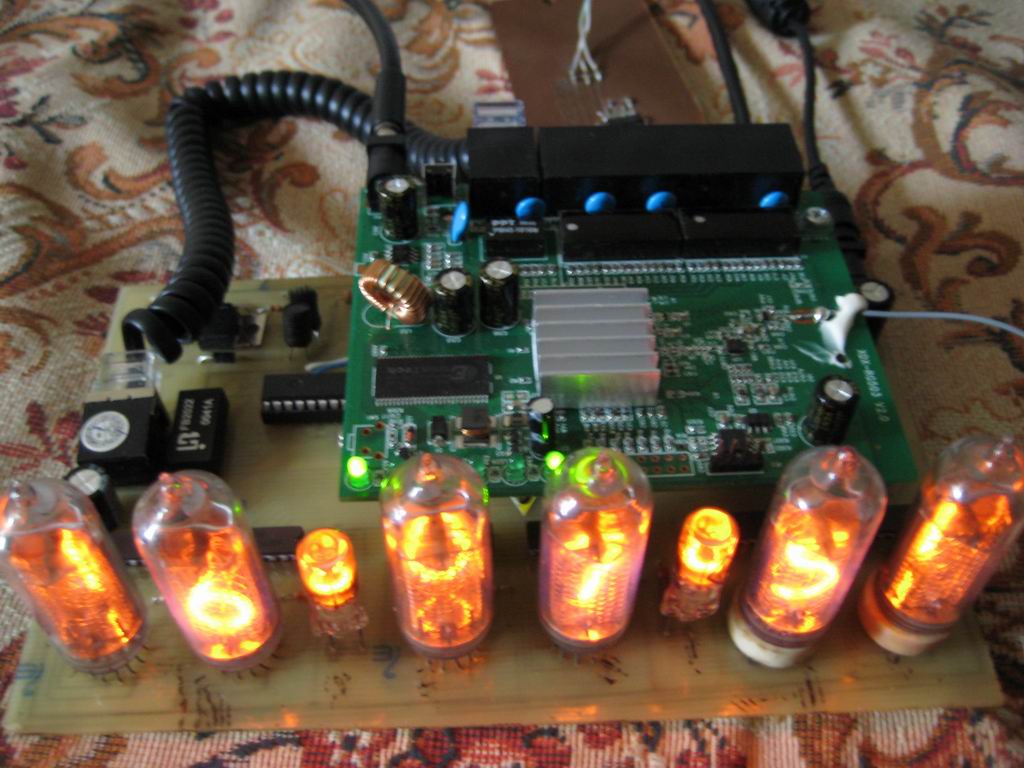

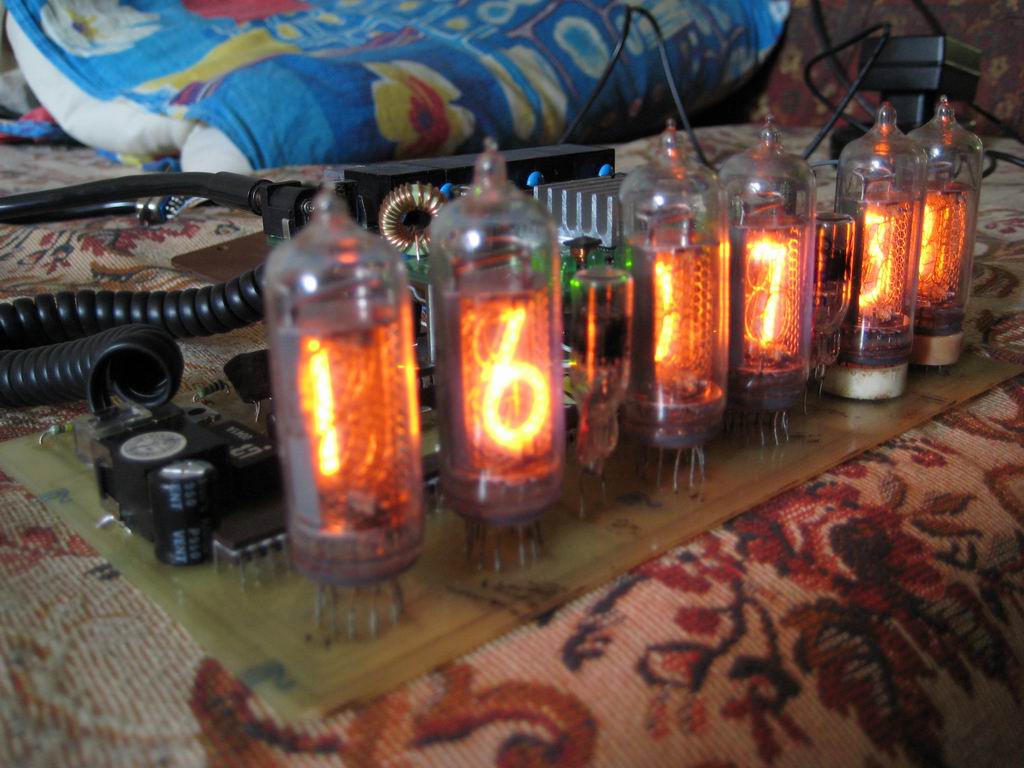

Фото 1
Фото 2
Фото 3
Фото 4
Фото 5
Фото 6
Фото 7
Фото 8
Фото 9
Фото 10

Видеозаписи:

Видео 4
Видео 5
Видео 6
Видео 7
Видео 8

Дополнительно:

Схема, в svg
Прошивка

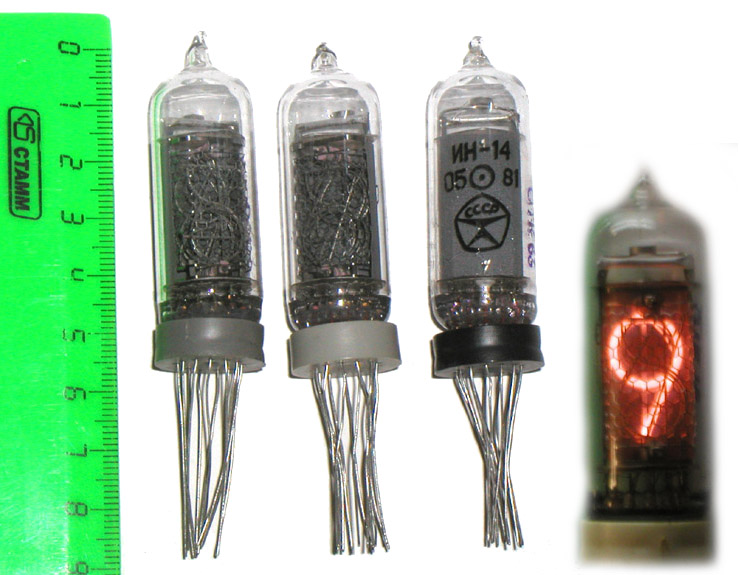

Лампы ИН-14:

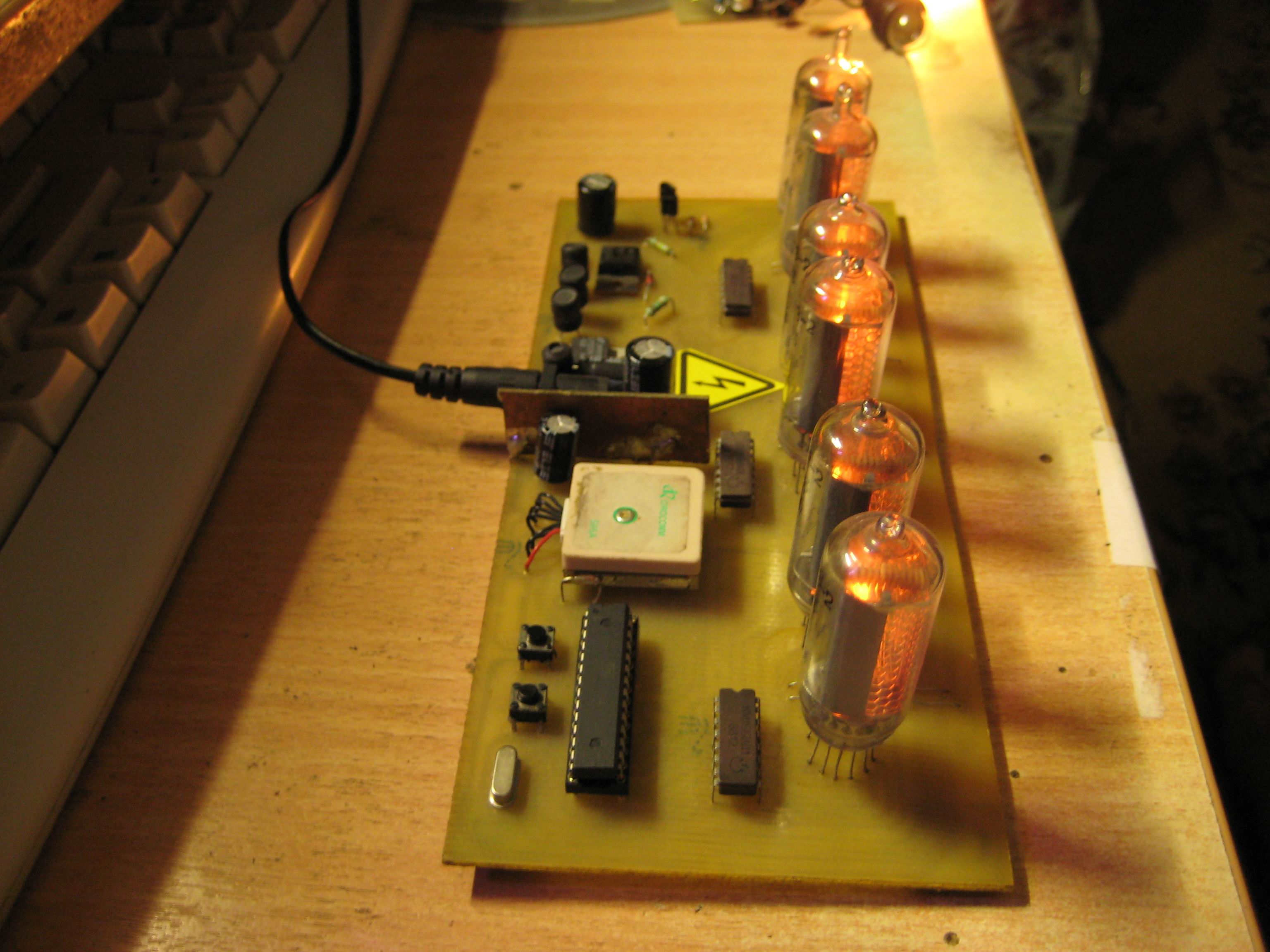

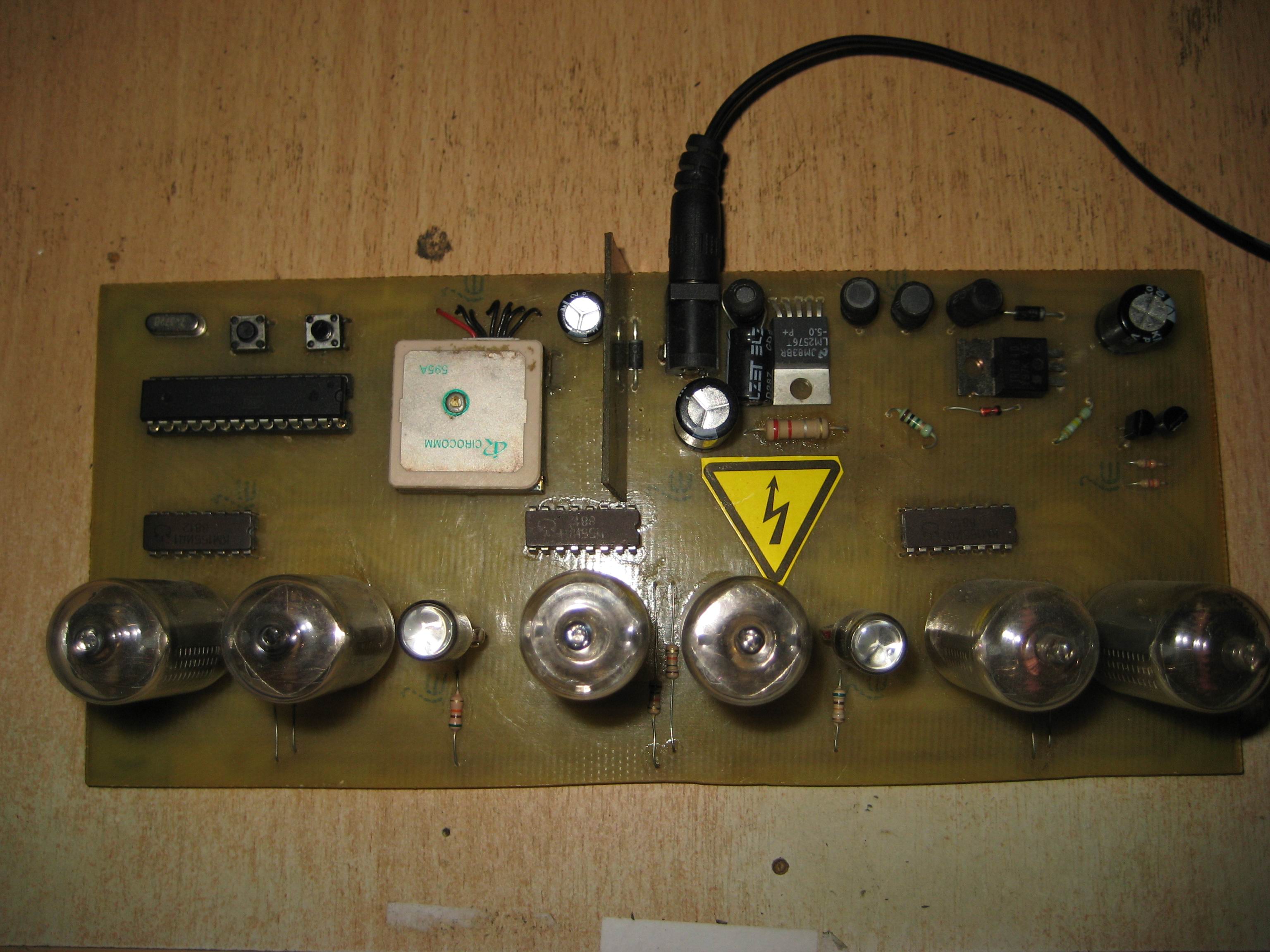

Конструкция номер 2 - часы на лампах ИН-8-2 (GPS NIXIE Clock)


Особенности и характеристики:
- Лампы: 6 шт. ИН-8-2; 2 шт. ТНИ-1.5
- MCU: Atmega8 DIP
- Отображение точного местного времени с точностью до секунды, синхронизация посредством GPS. Для определения истинного момента начала секунды используется сигнал 1PPS.
- Ручная установка и корректировка часов, перевод летнее-зимнее время - не требуются.
- Встроенный интегрированный приемник GPS - Leadtek LR9552, внешняя антенна не требуется. Уверенный приём на расстоянии 1-2 метра от окна.
- Длительность "холодного" запуска (интервал с момента подачи питания до начала отображения времени) - от 30 секунд до отсутствия хода, в зависимости от условий приема сигнала GPS.
- Рекомендуемое питание - 12 В 0,5 А. Годится практически любой адаптер AC-DC на 9-16 вольт, в том числе нестабилизированный.
- Повышающий преобразователь +180 В. Не следует прикасаться к работающим часам, а также в течение двух минут после отключения питания.
- Потребляемая мощность - 4 Вт.
- Два эффекта плавного изменения цифр в лампах и возможность отключения эффекта плавного изменения.
- Автоматическое снижение яркости ламп ночью. 00:00 - 02:00, 05:00 - 07:59 яркость 50%, 02:00 - 05:59 яркость 25%.
- Кнопка для просмотра/отображения текущей даты, изменения эффекта. Короткое нажатие - изменение эффекта, удержание - просмотр даты.
- Габаритные размеры - 190x100x60.
- Возможные дефицитные детали: ИН-8-2, К155ИД1, LR9552.

Фотографии:

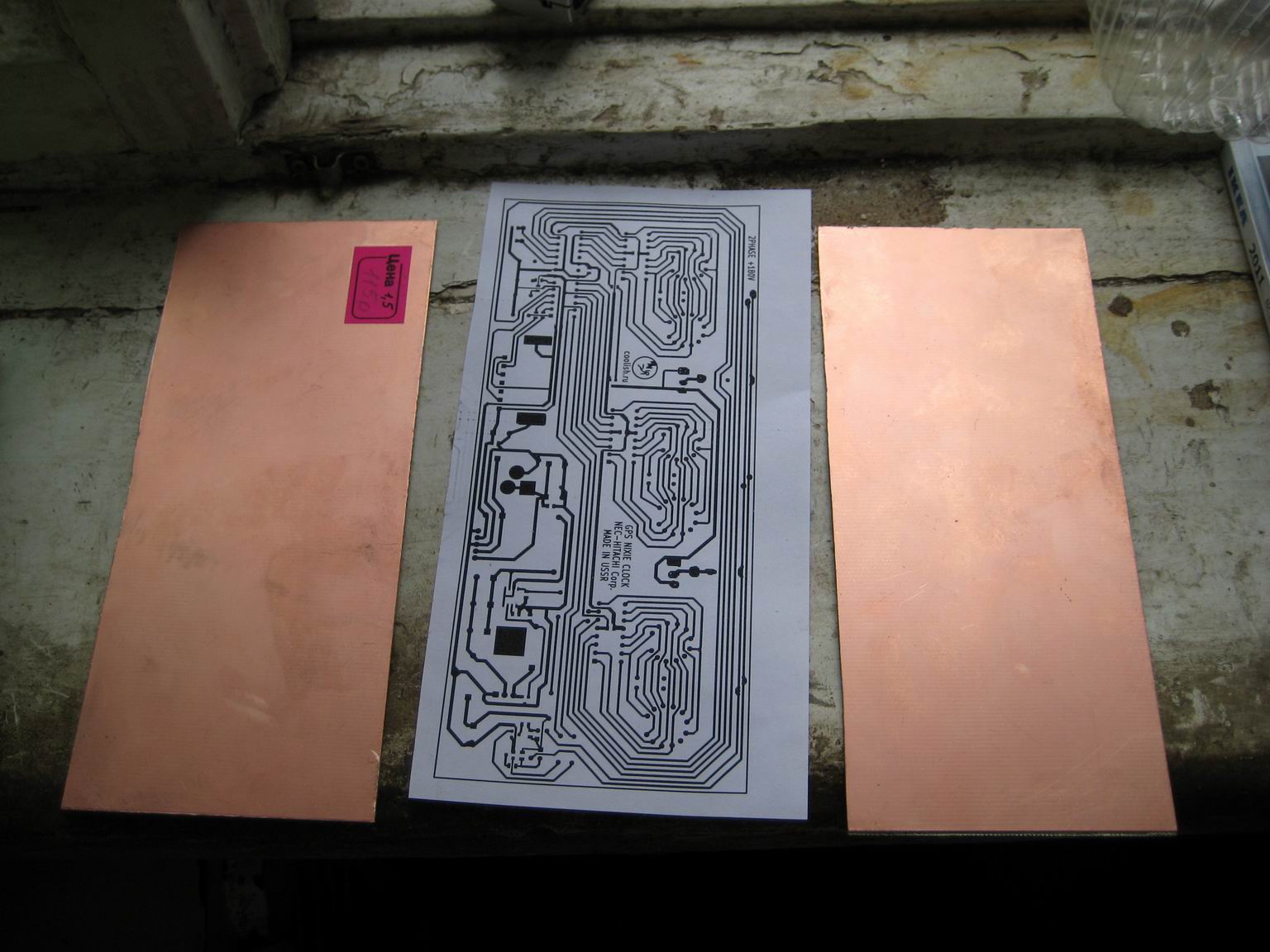

Заготовка на 2 печатные платы
Запас ИН-ок ;-)

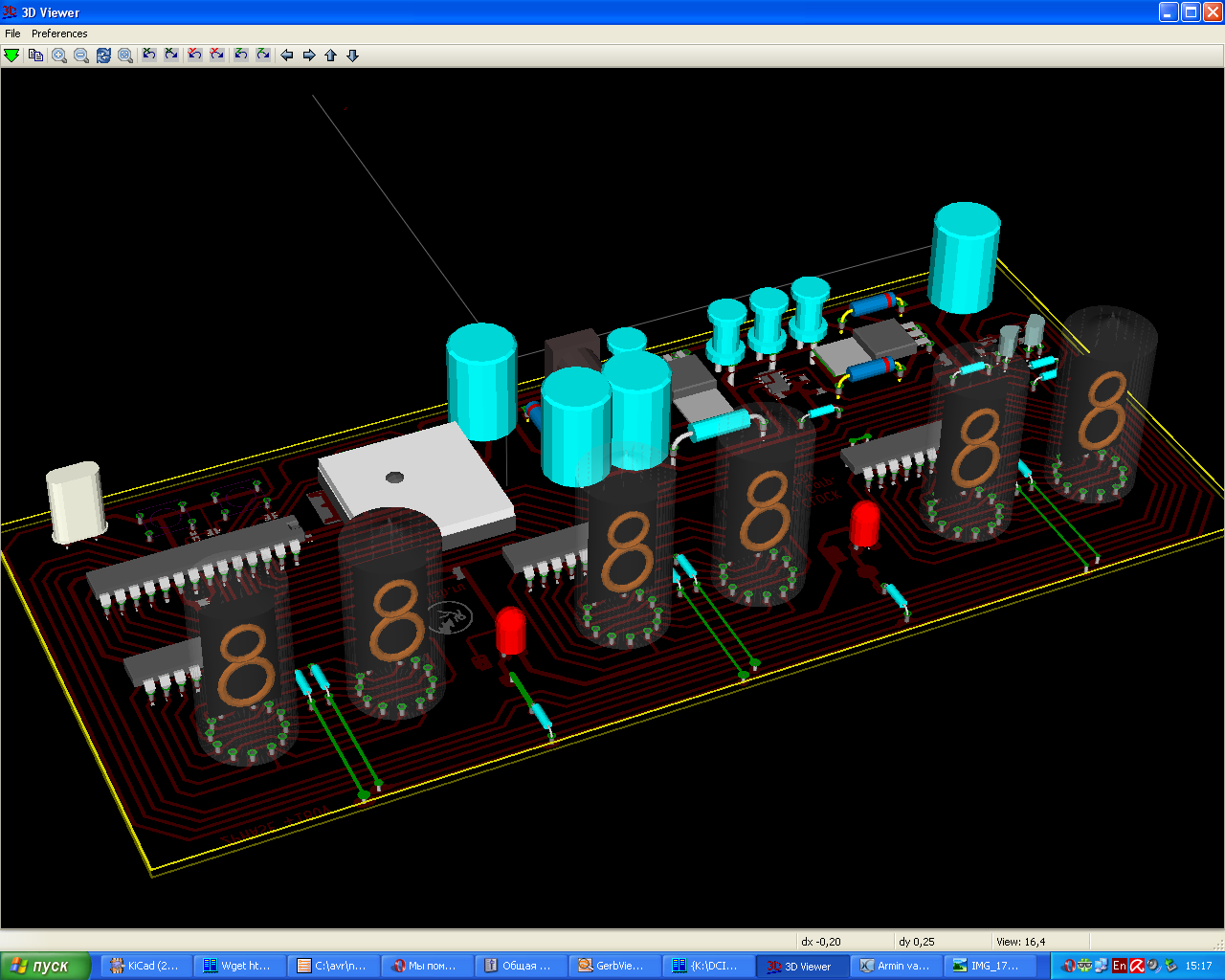

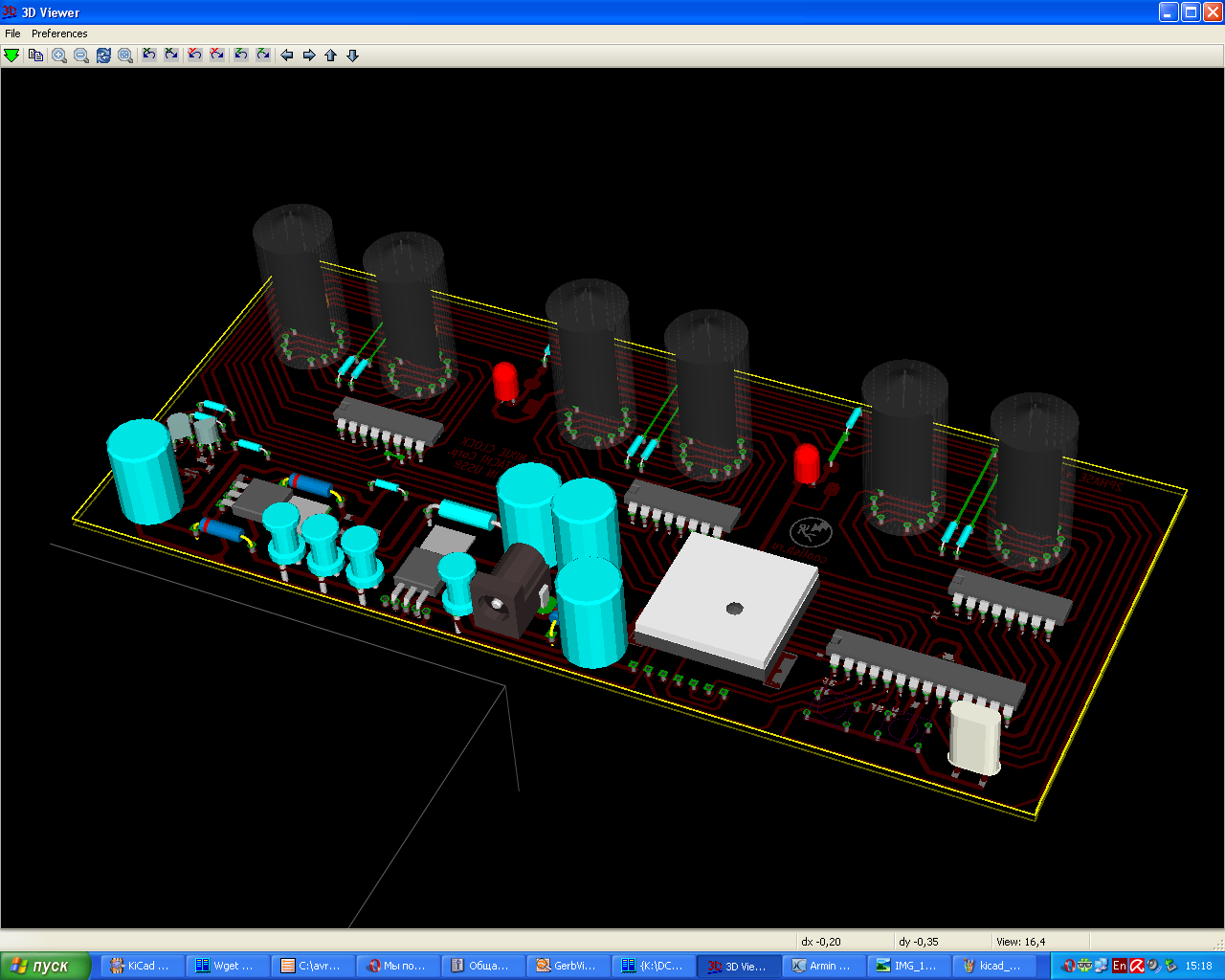

Модель в KiCad
Модель в KiCad

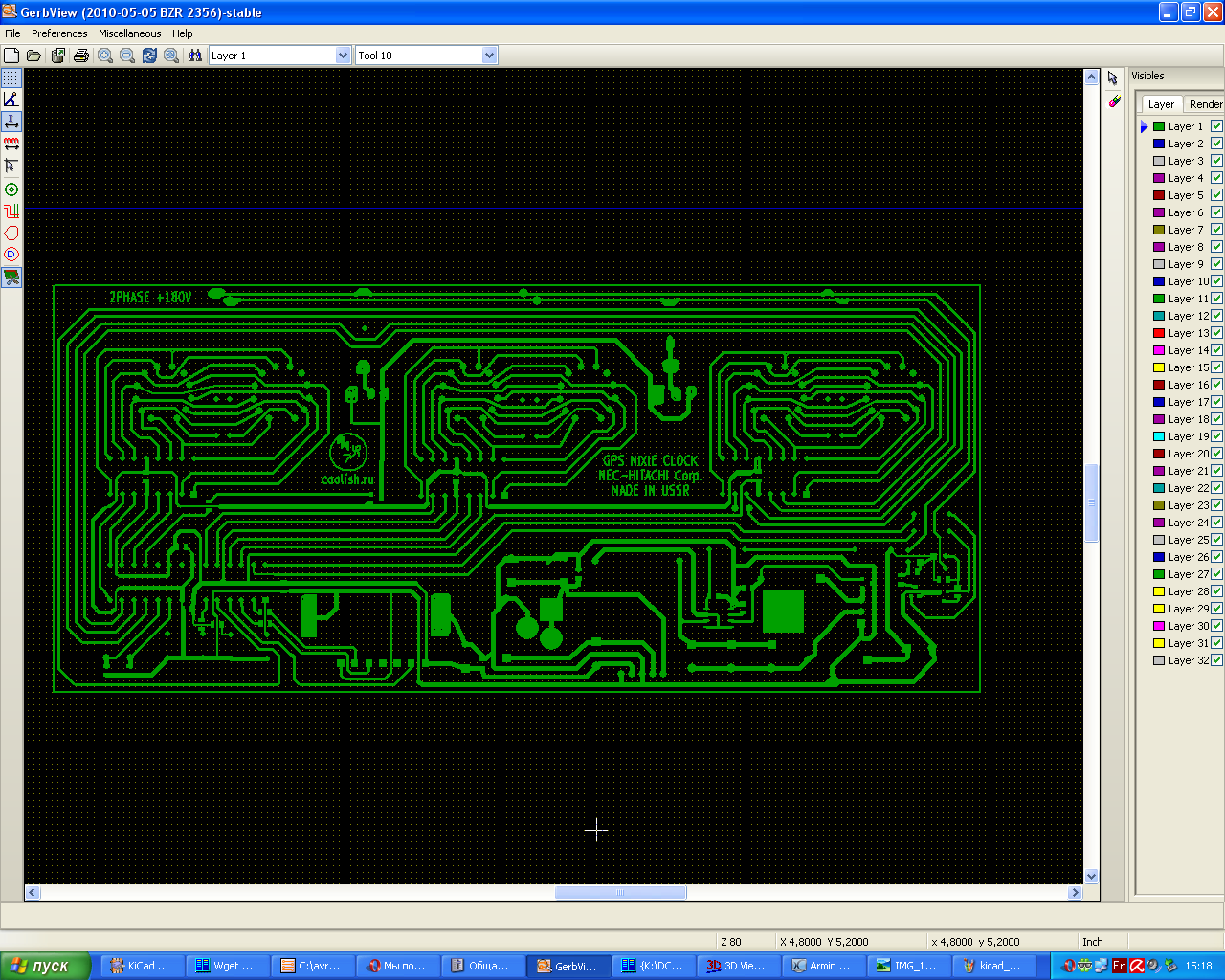

ПП в KiCad

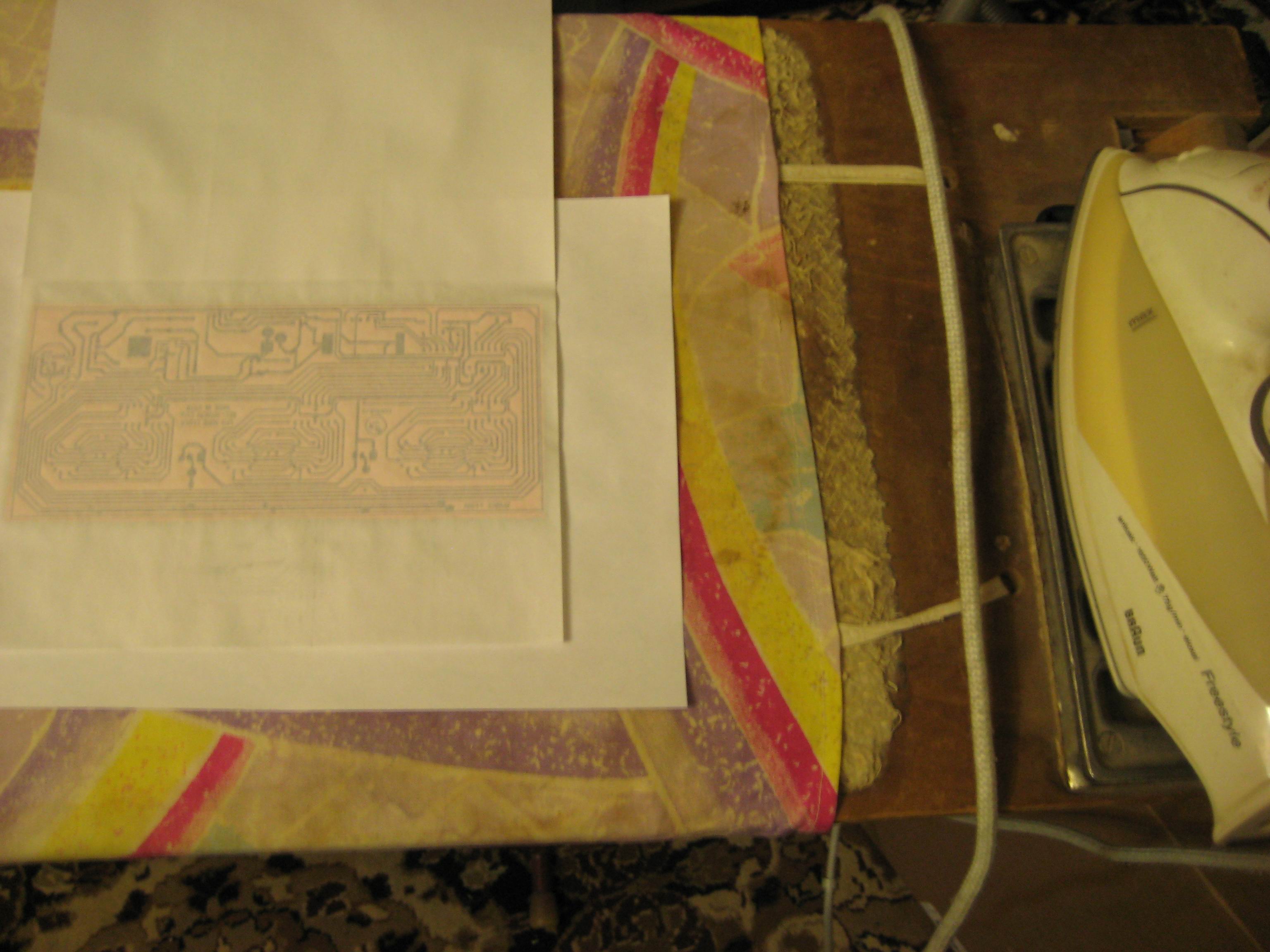

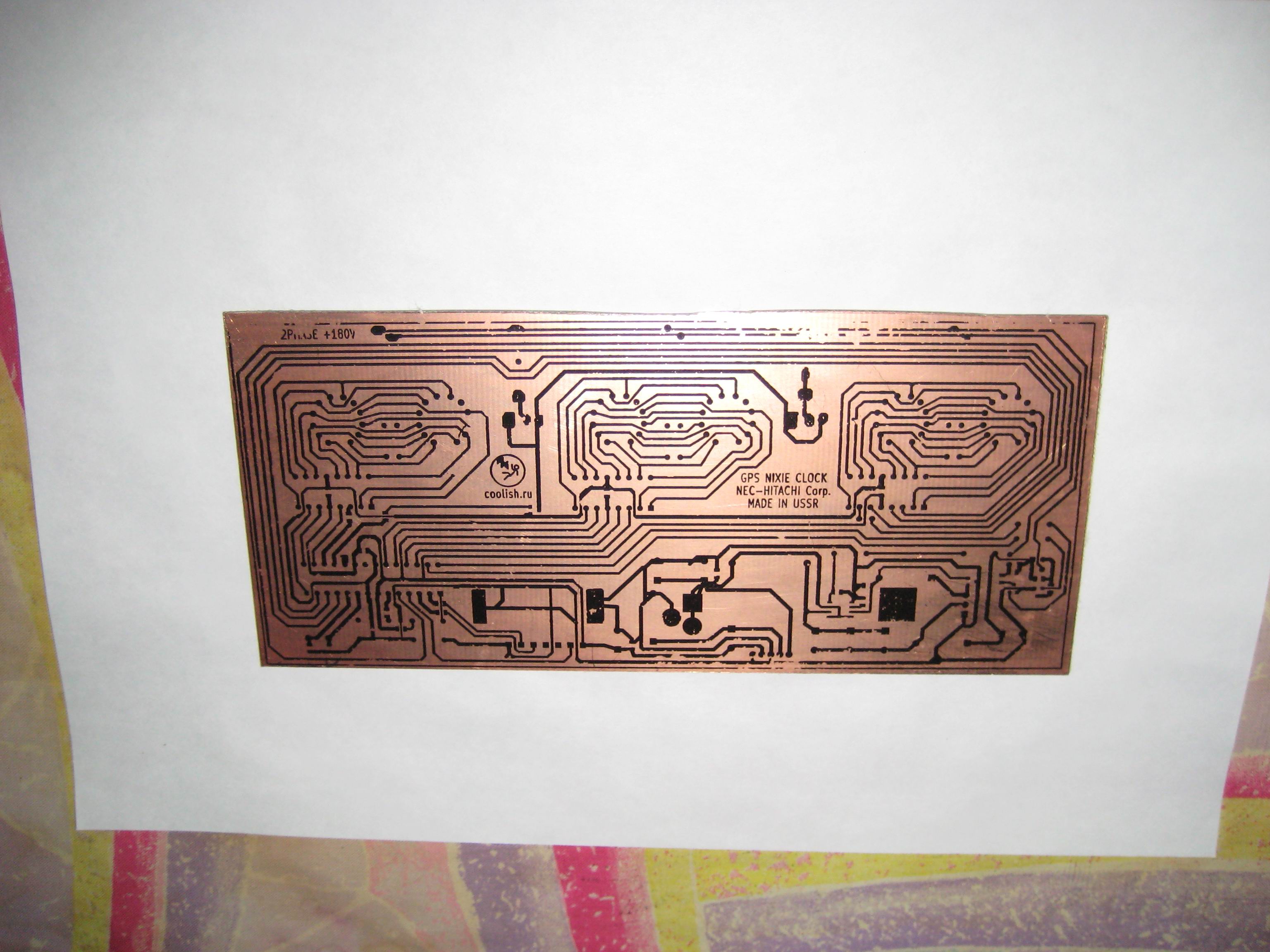

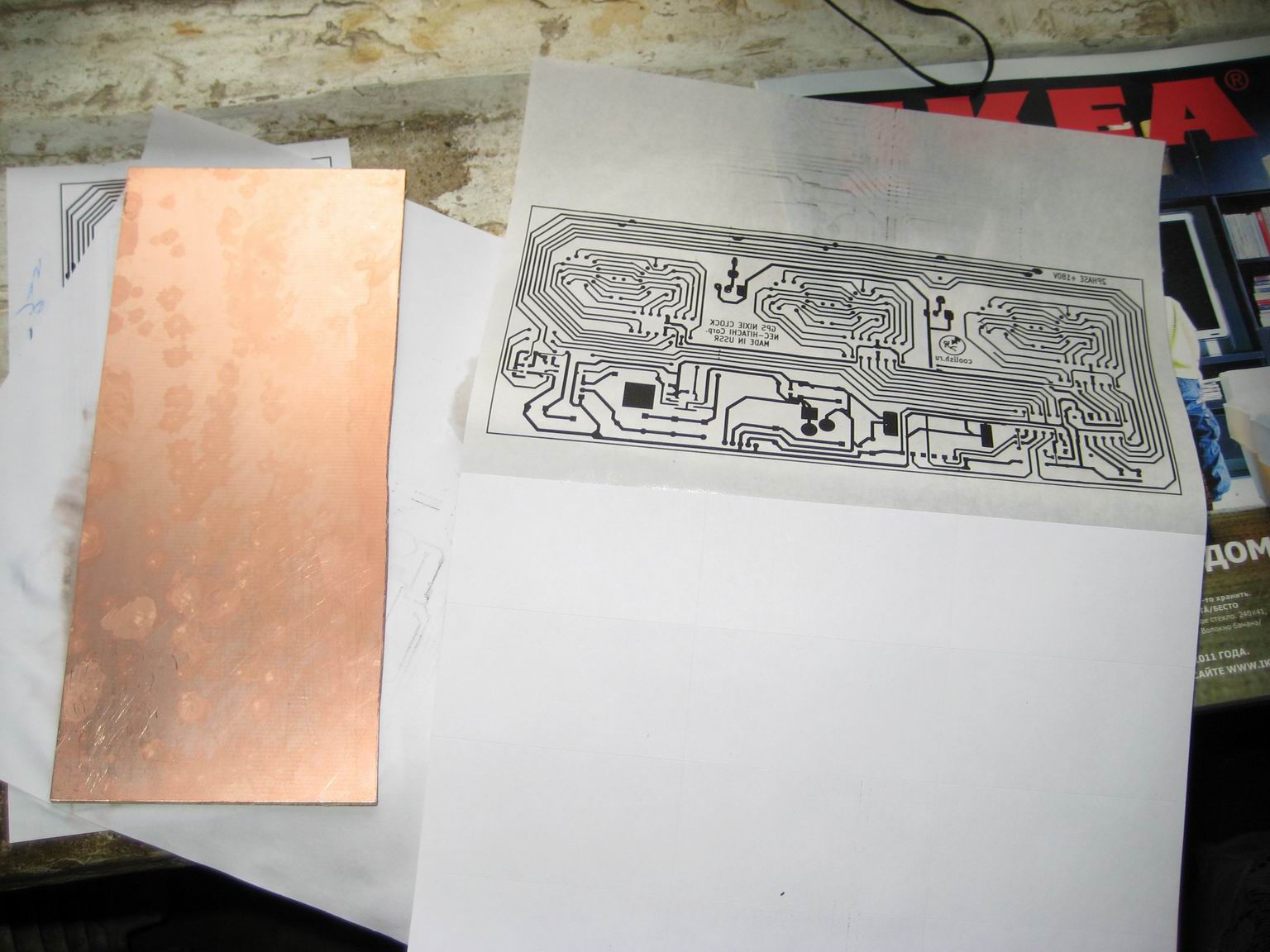

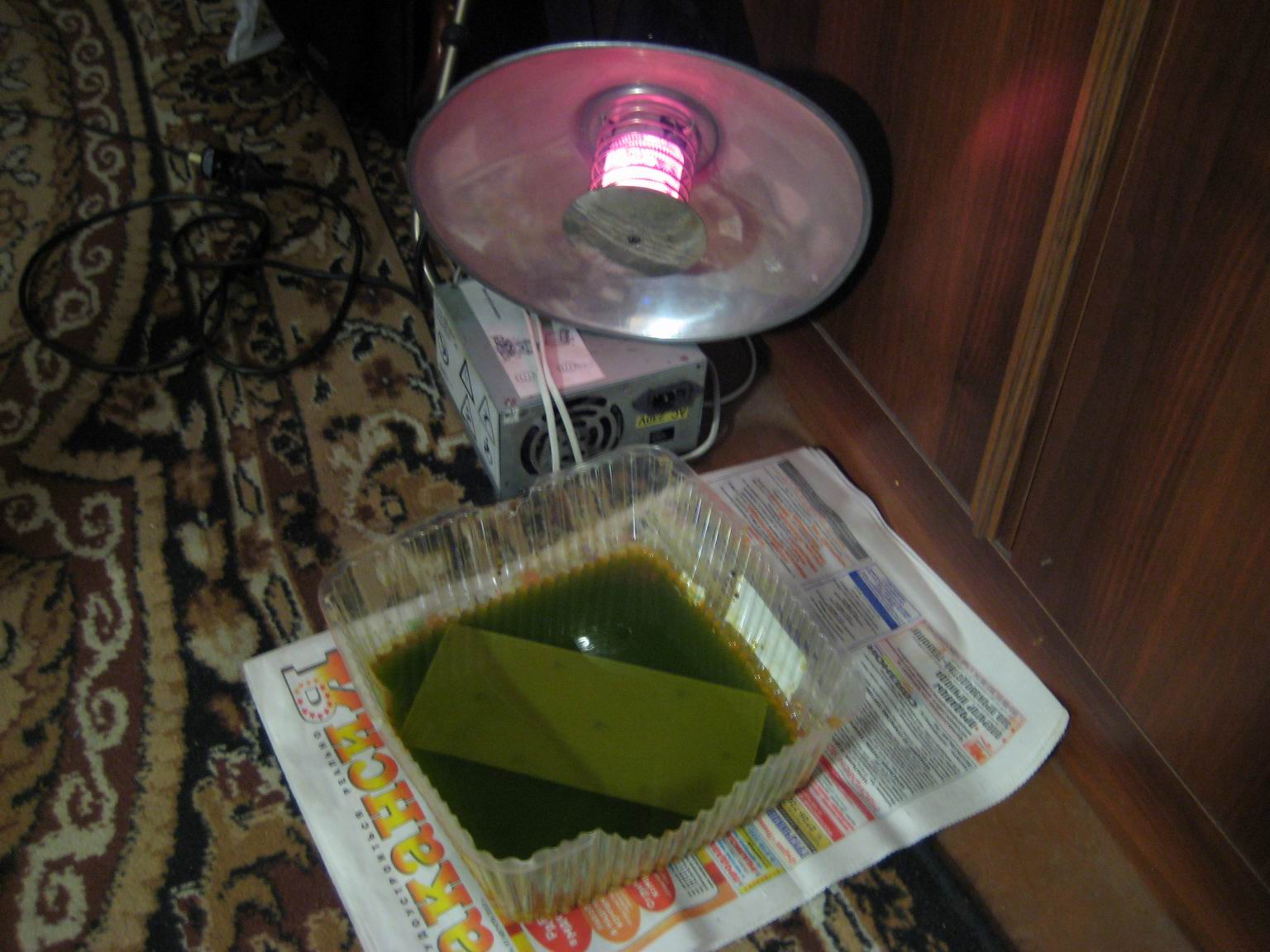

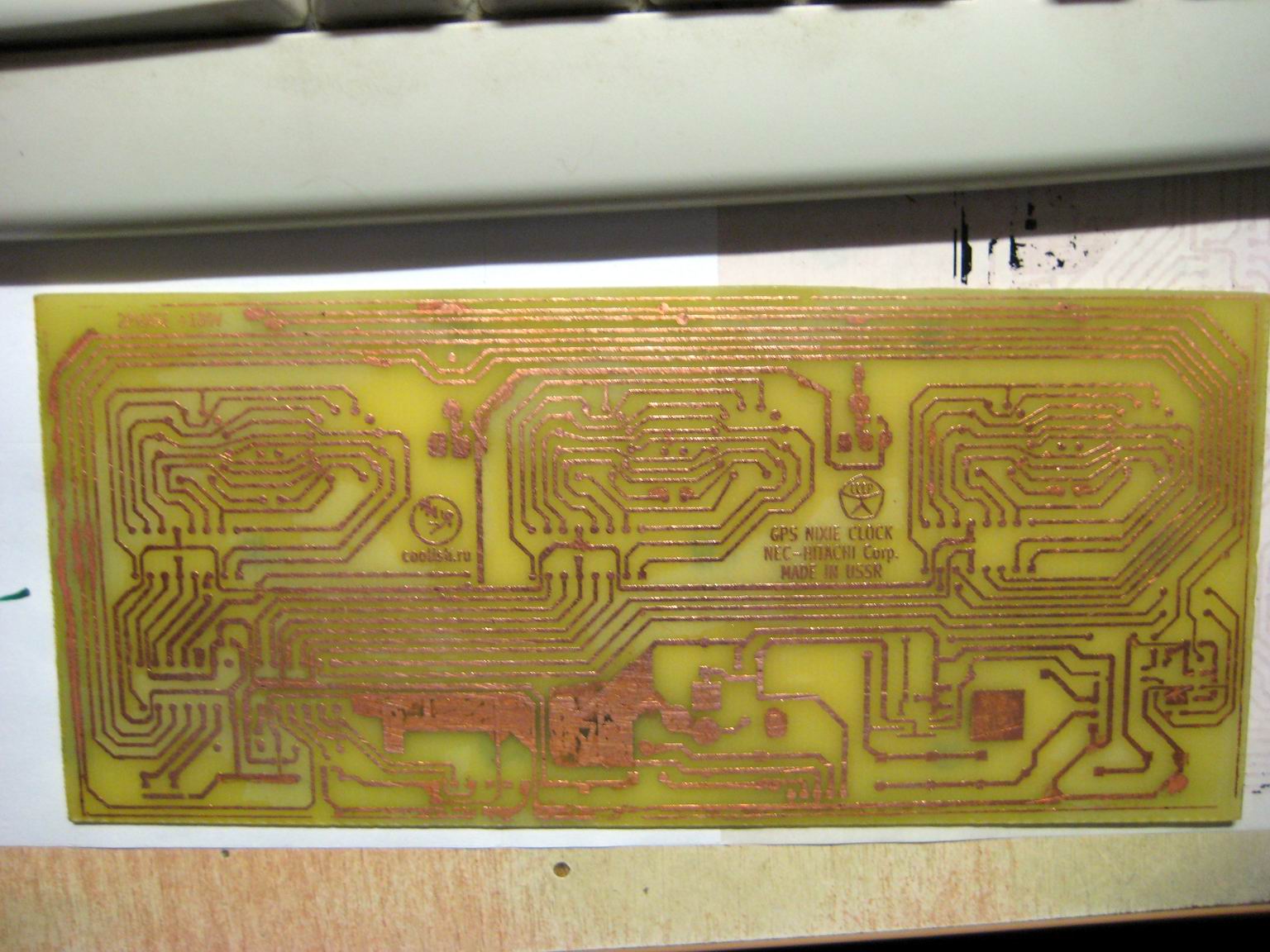

Техпроцесс
Техпроцесс
Техпроцесс
Техпроцесс
Техпроцесс
Техпроцесс

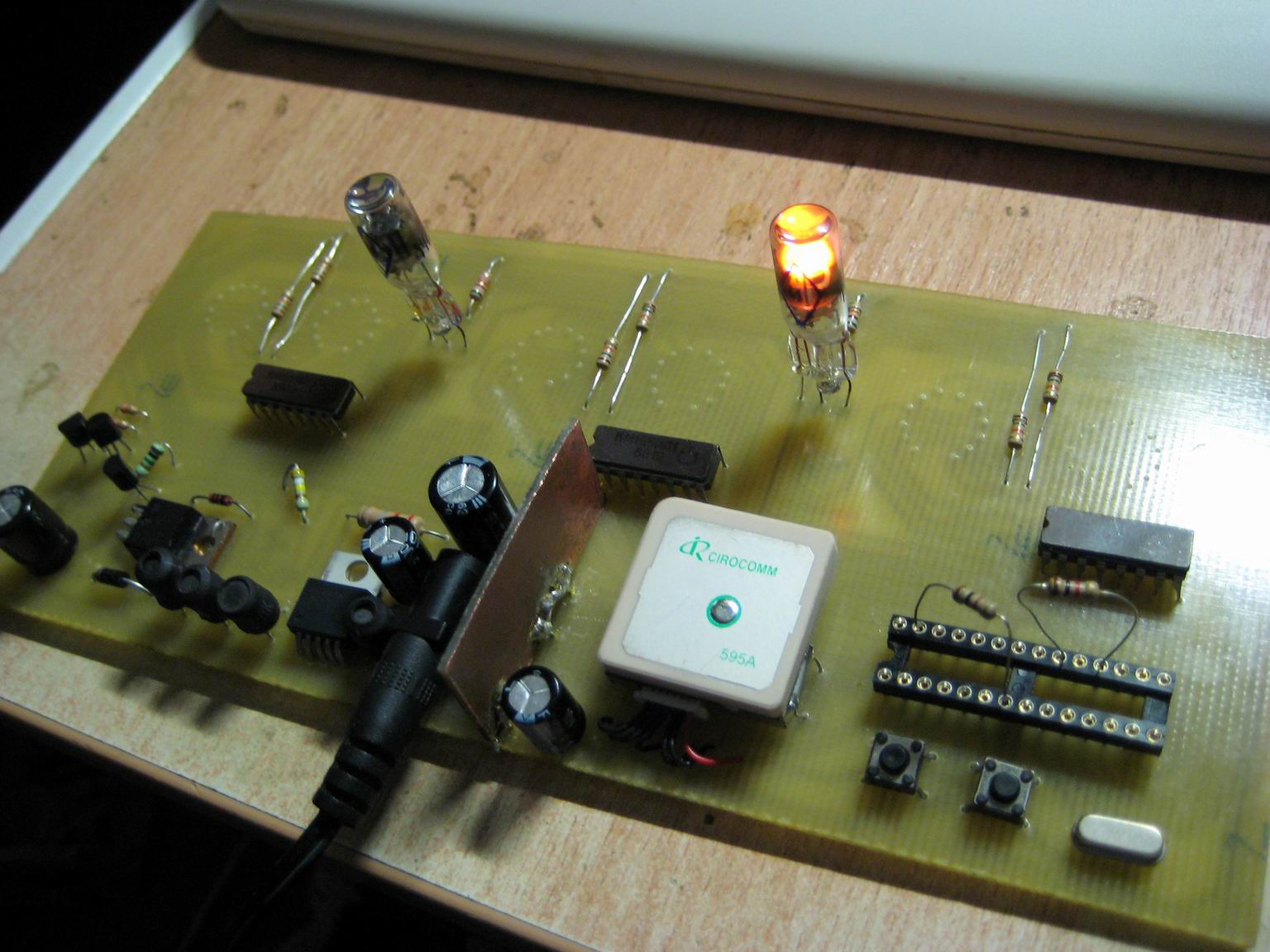

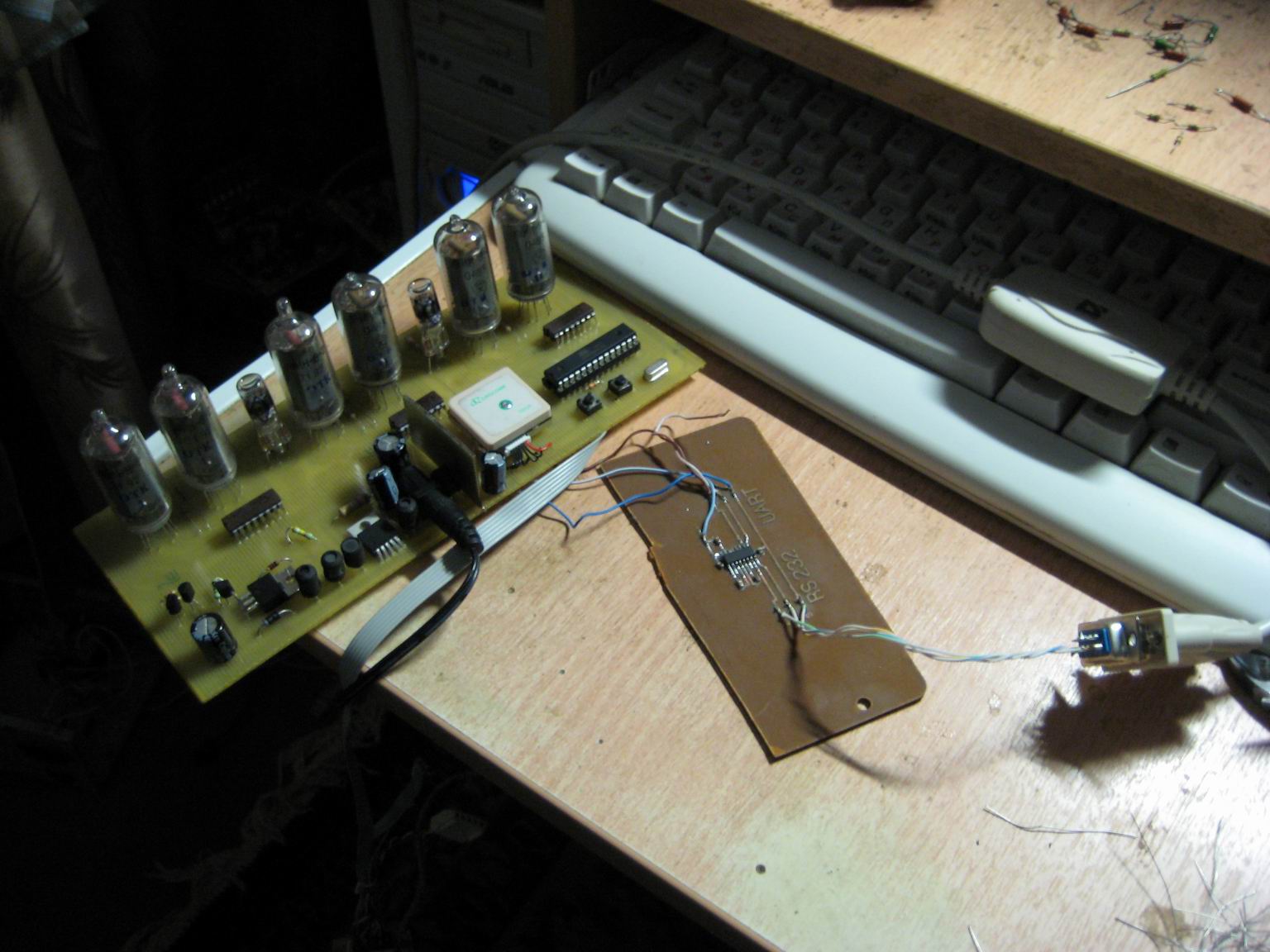

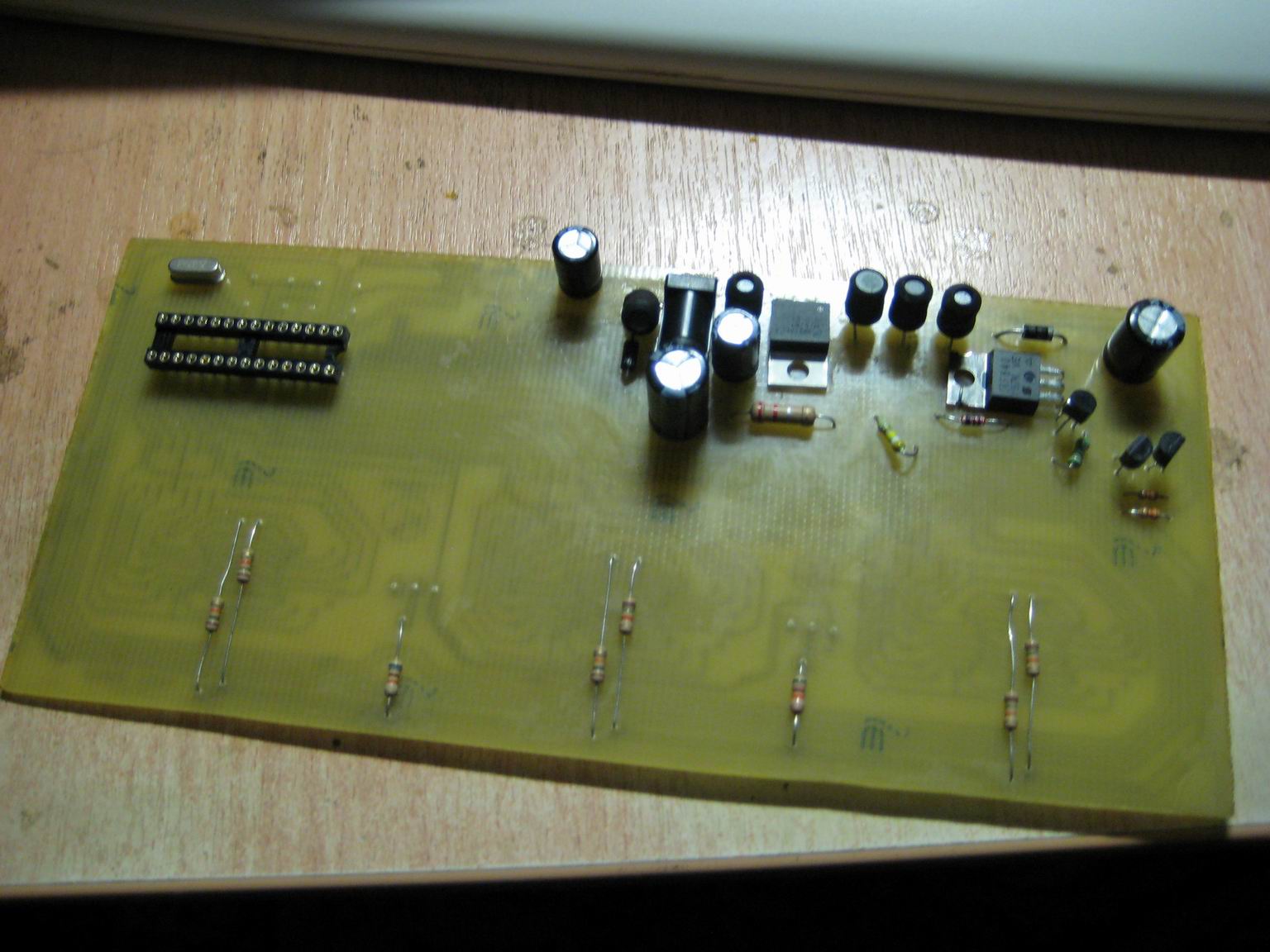

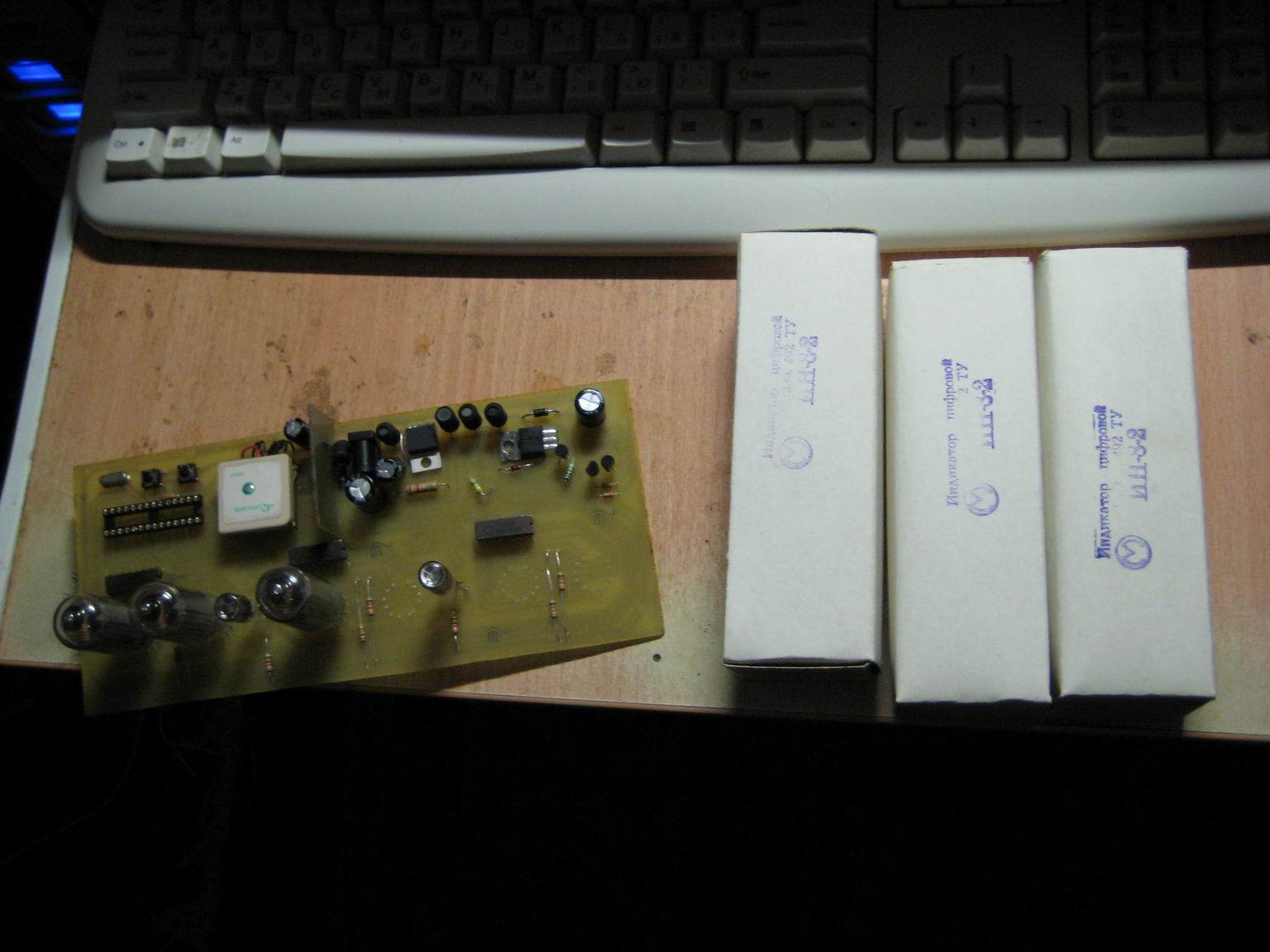

Запуск по частям
Главная деталь
Расстановка ламп

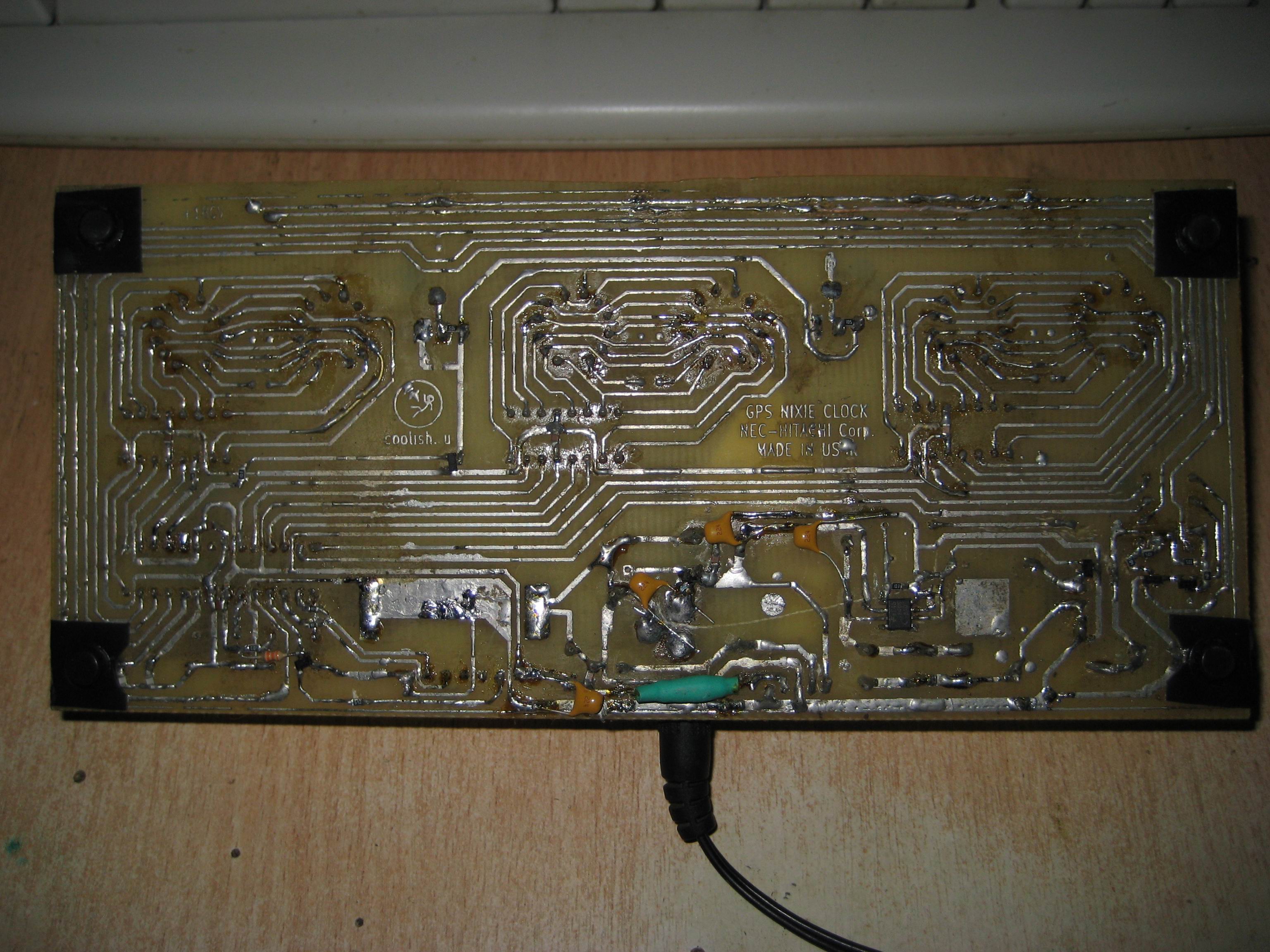

Шитьё
Шитьё
Шитьё

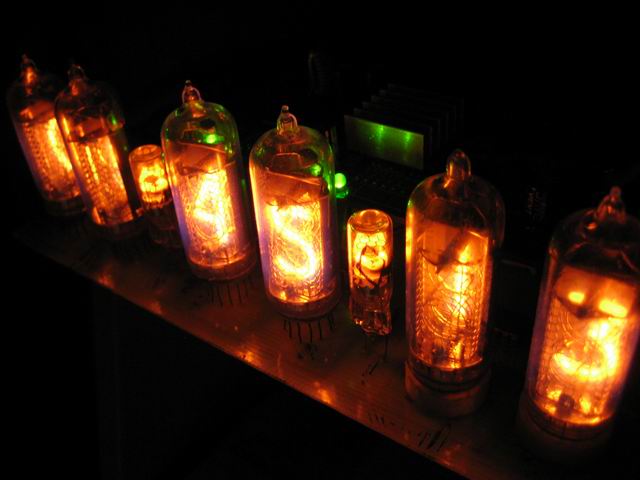

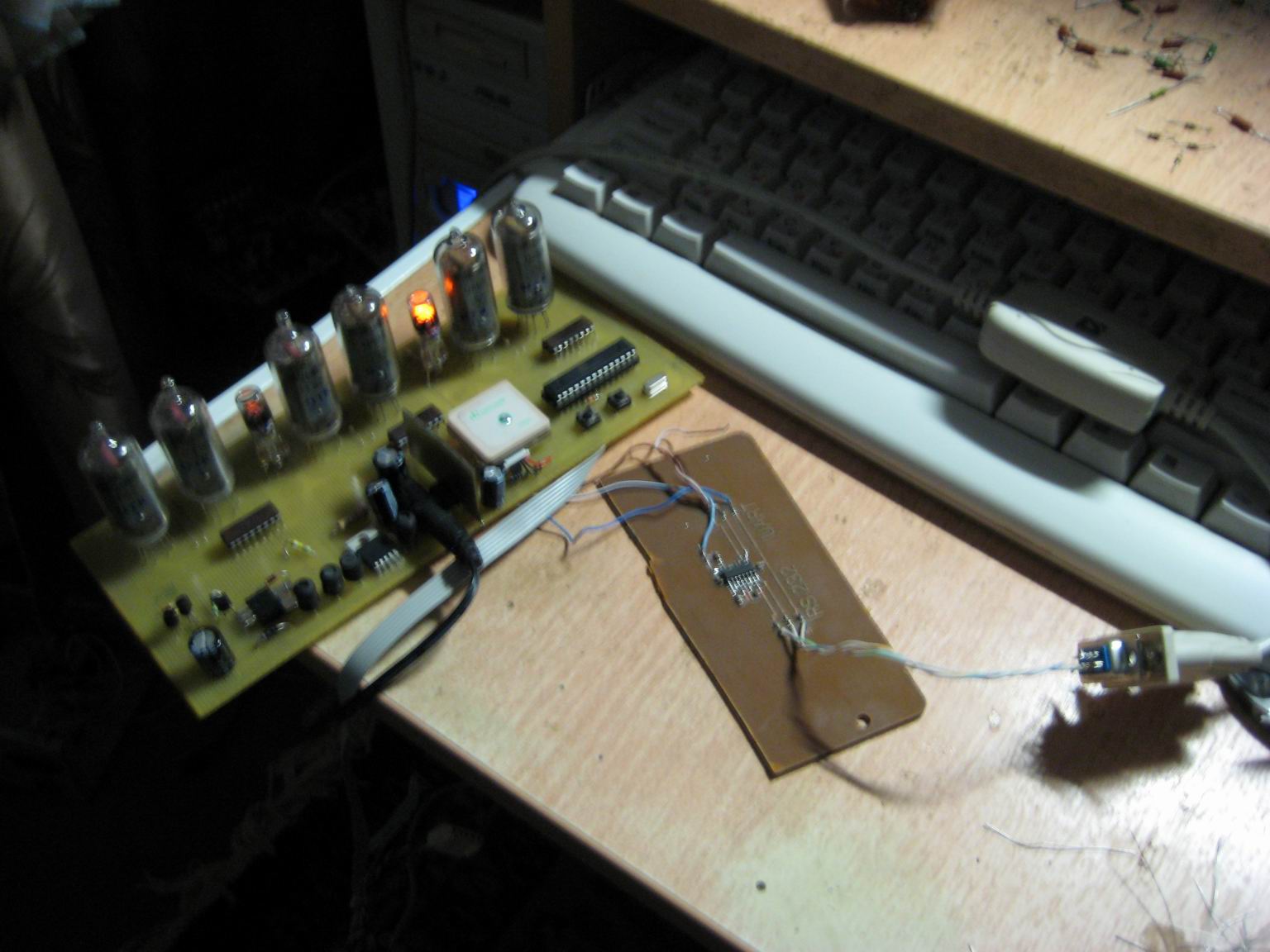

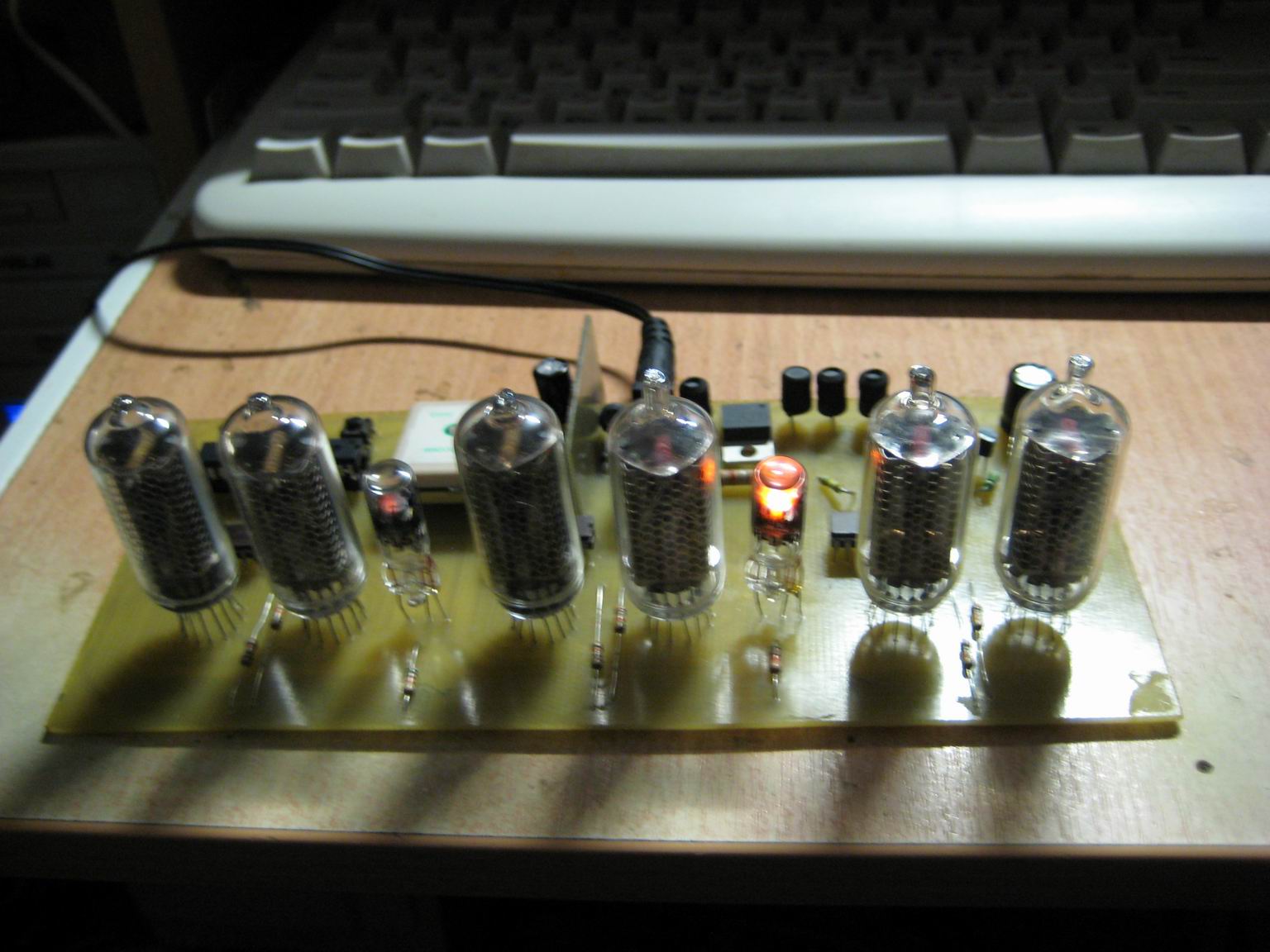

Запуск

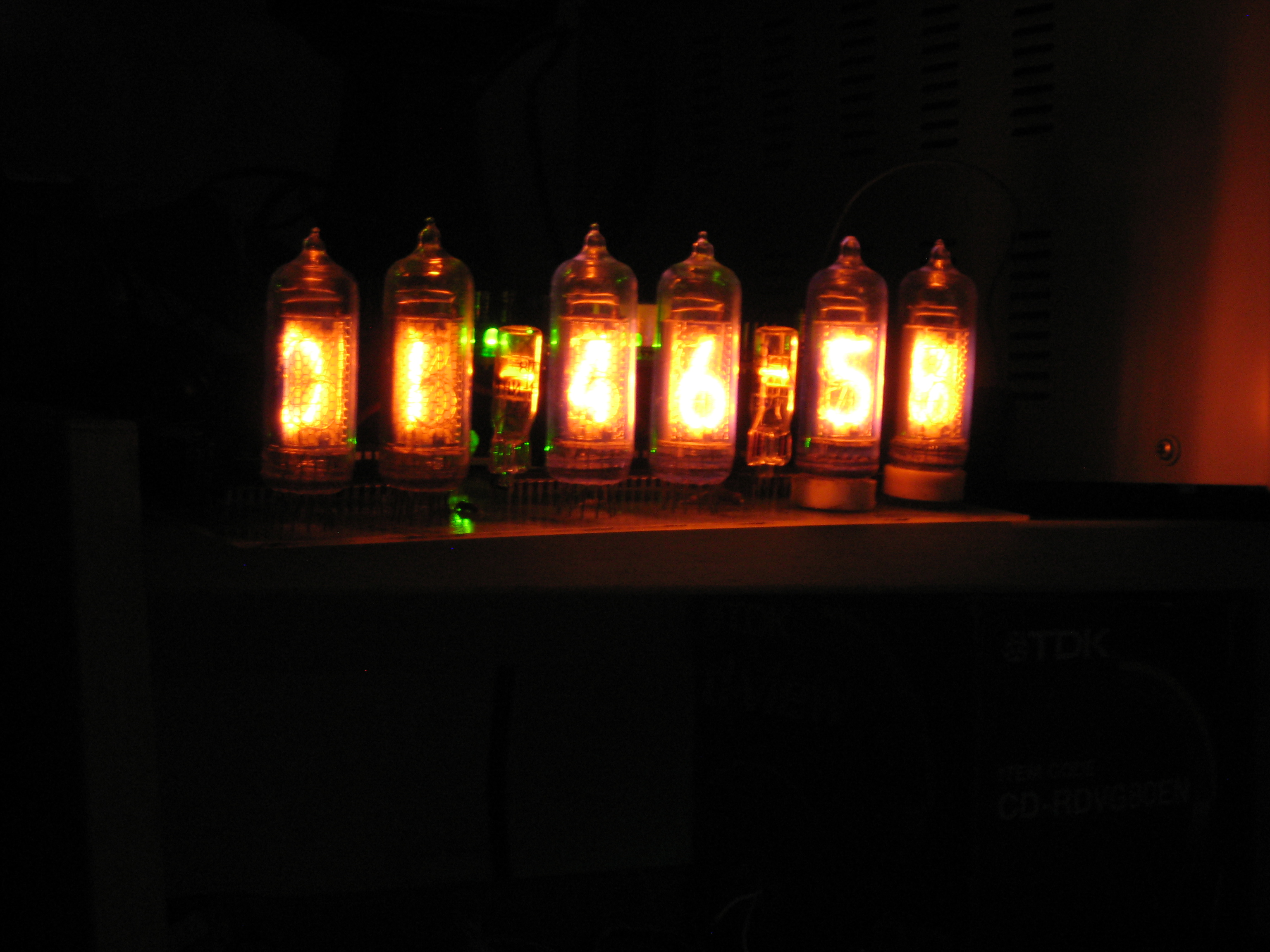

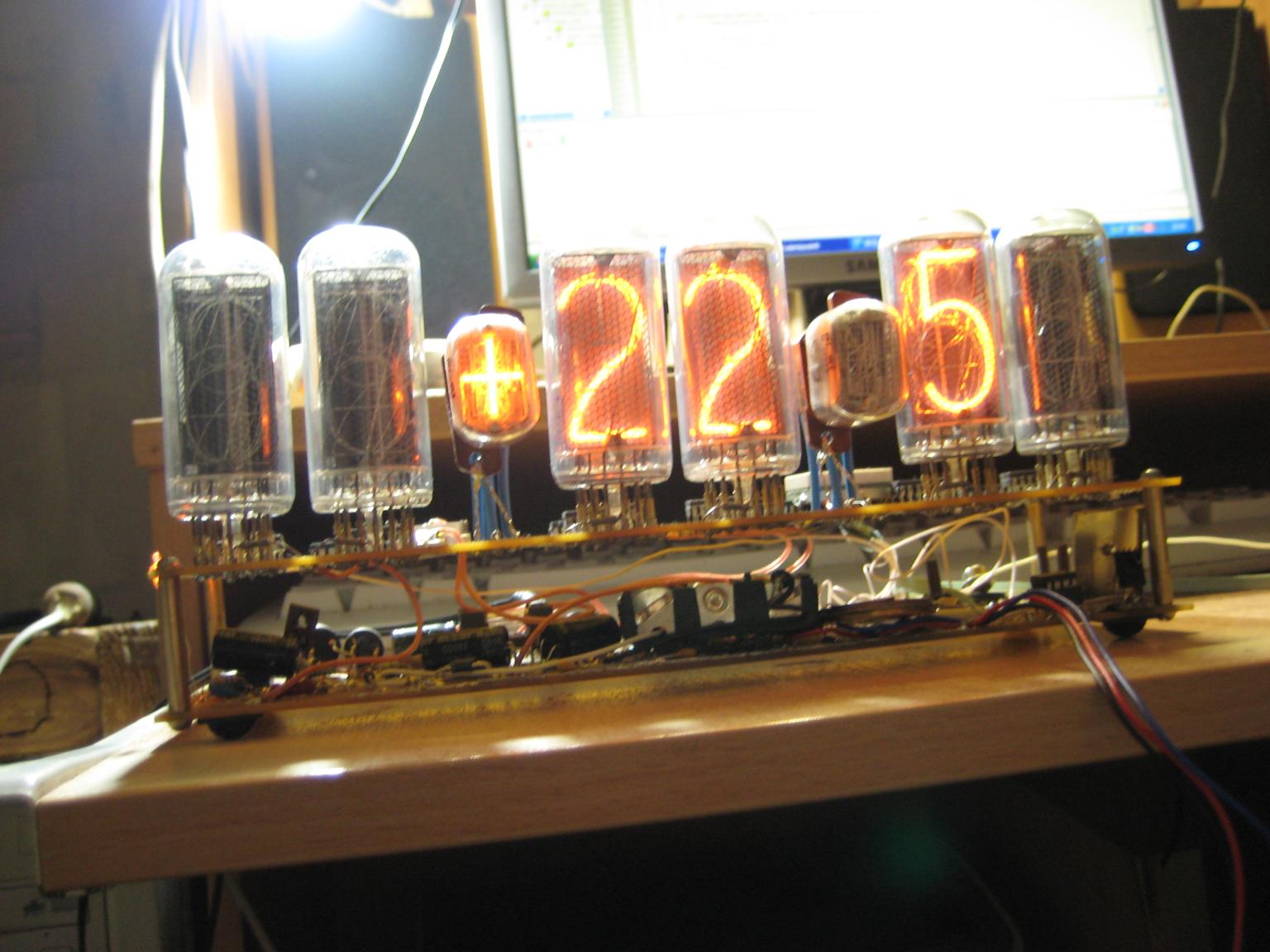

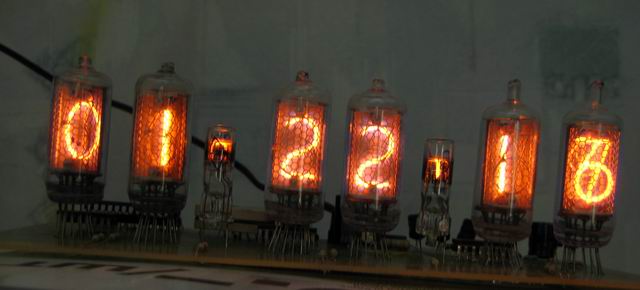

Запустилось!

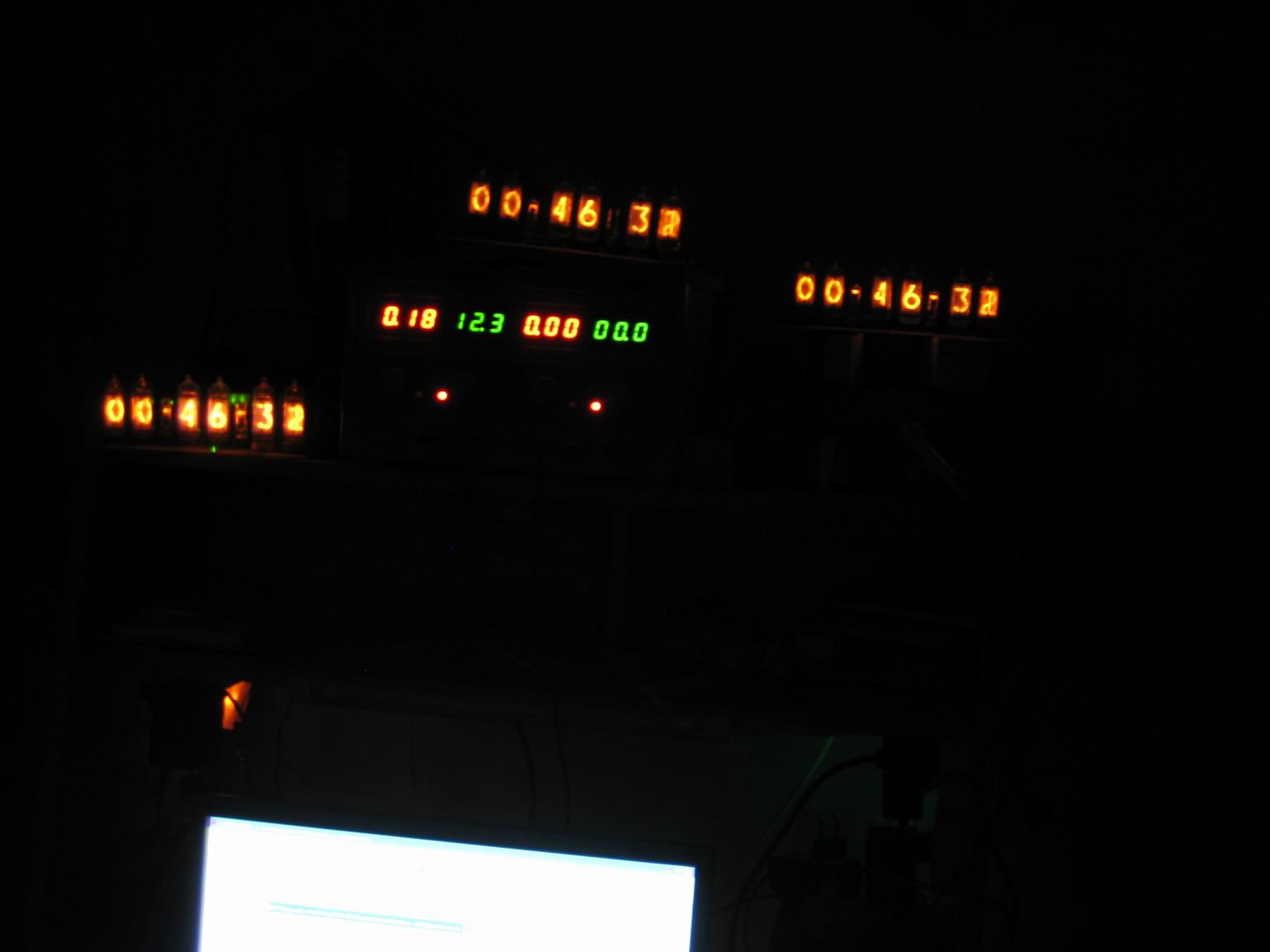

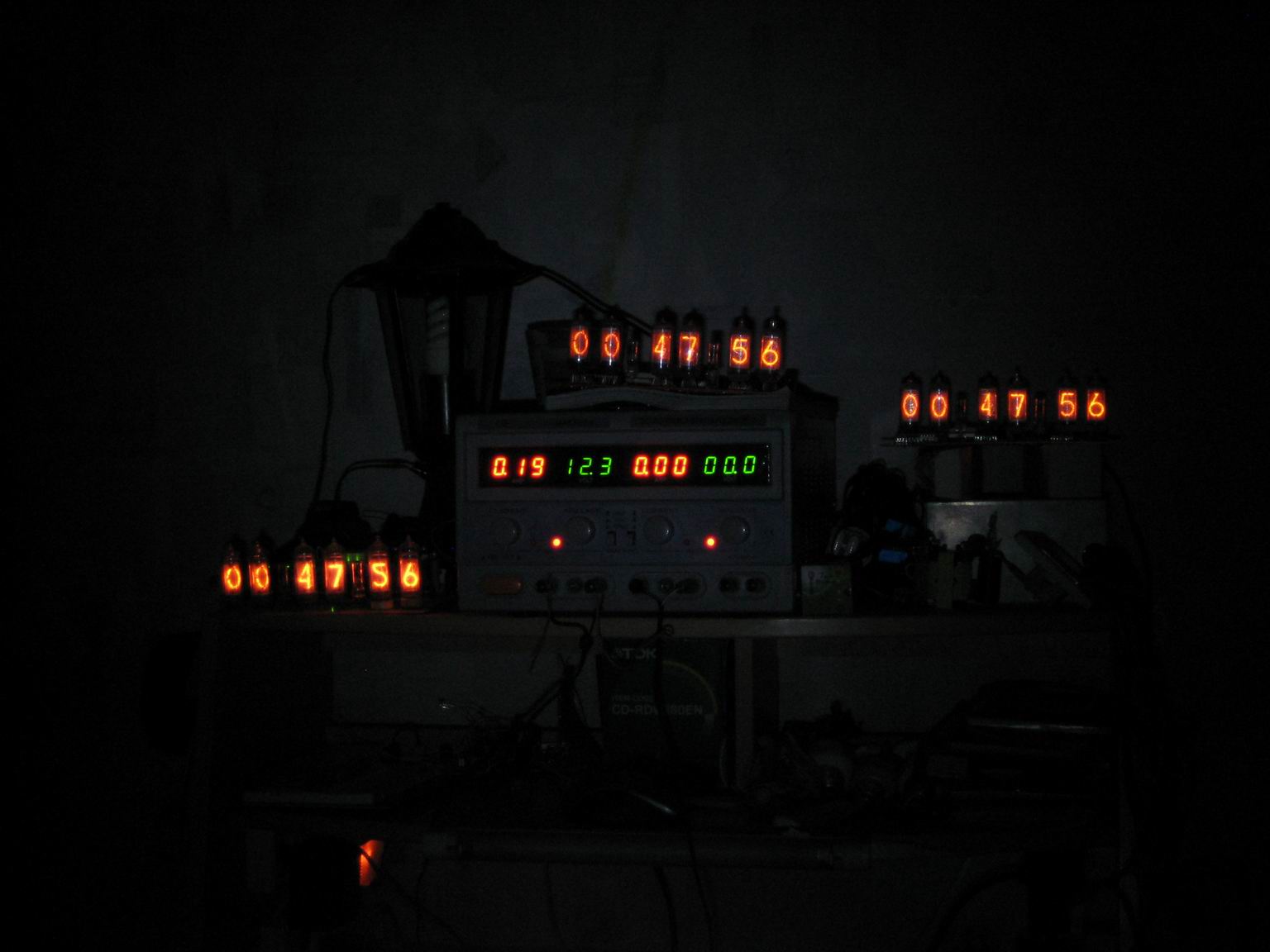

WIFI-часы и двое GPS-часов
WIFI-часы и двое GPS-часов. GPS-часы светят на яркости 50% потому что время позже 00 часов
Для публикации
Для публикации
Для публикации
Для публикации
Для публикации

Видеозаписи:

WIFI-часы и двое GPS-часов

Дополнительно:

Инструкция по эксплуатации
О точности GPS-часов

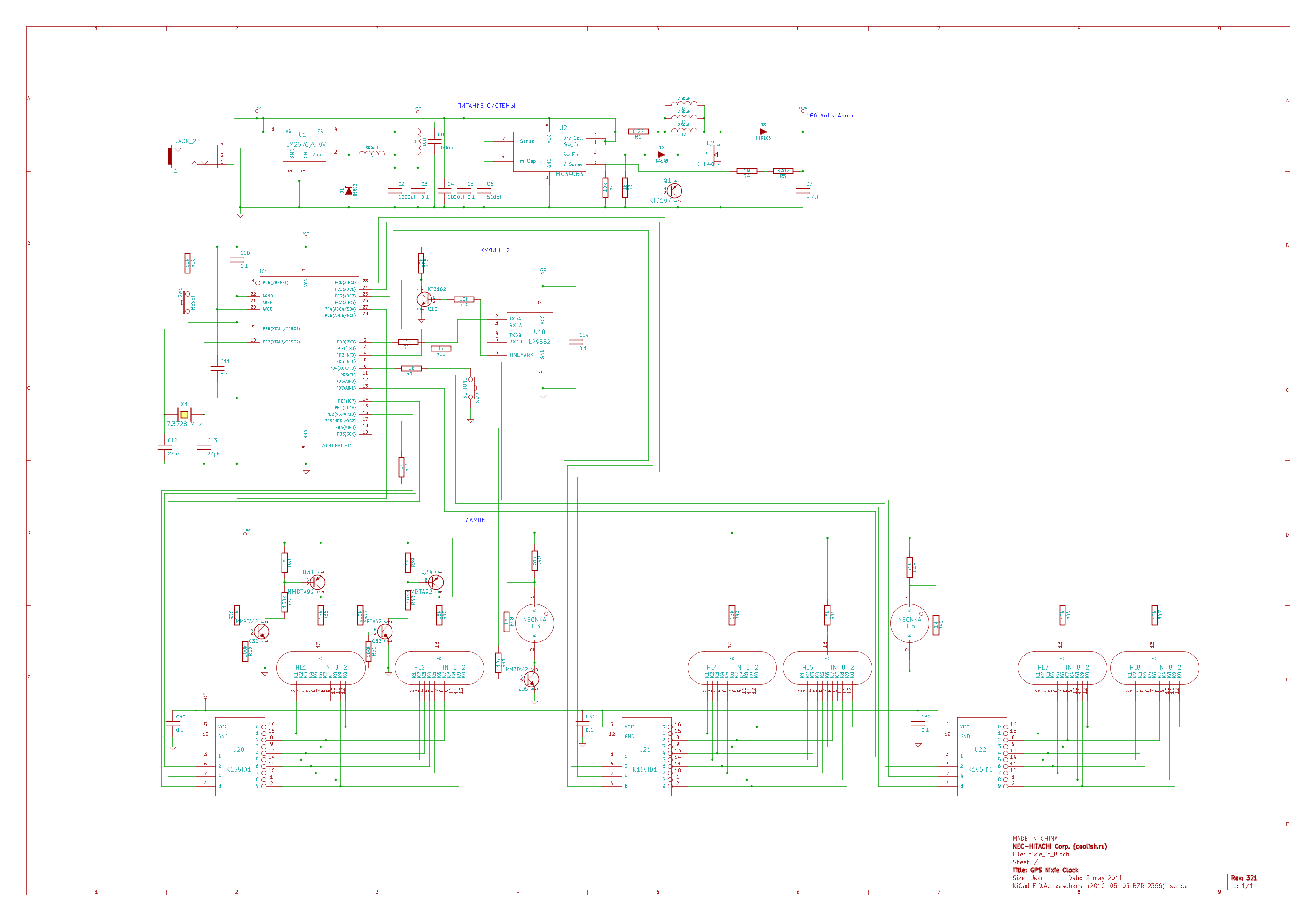

Схема
Прошивка

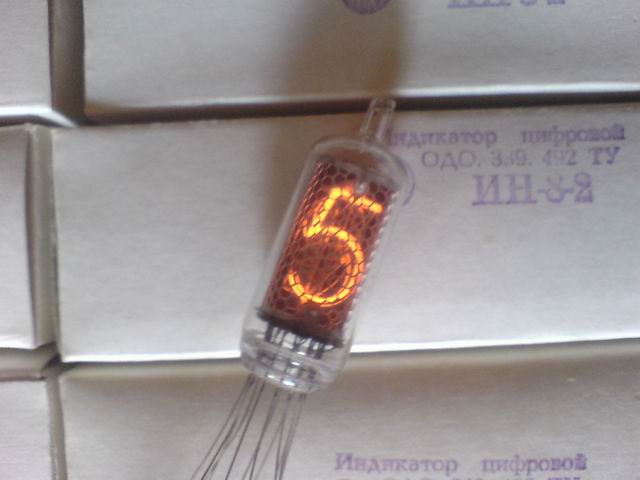

Лампы ИН-8-2:




Конструкция номер 3 - часы на лампах ИН-18 (SENSOR NIXIE Clock)


Особенности и характеристики:
- Лампы: 6 шт. ИН-18; 2 шт. ИН-15А, 1 шт. NE-2.
- MCU: Atmega32 SMD
- Отображение точного местного времени с точностью до секунды, синхронизация посредством GPS. Для определения истинного момента начала секунды используется сигнал 1PPS.
- Ручная установка и корректировка часов, перевод летнее-зимнее время - не требуются.
- Встроенный интегрированный приемник GPS - Leadtek LR9552, внешняя антенна не требуется. Уверенный приём на расстоянии 1-2 метра от окна.
- Подсветка помещения мощным светодиодом (3W) с плавно регулируемой яркостью от минимума до максимума.
- Автоматическое включение подсветки помещения в зависимости от уровня освещенности. Возможна принудительная установка требуемой яркости подсветки и её отключение.
- Будильник с настраиваемым многократным повторным срабатыванием при отсутствии движения в помещении, автоматическим включением подсветки помещения, автоматическим выбором оптимального времени подачи первого сигнала по наличию движения (привязка к фазам сна).
- Микроволновый датчик объема MMS-1 для управления интеллектуальным срабатыванием будильника.
- Датчик температуры DS1621.
- Имитация звука "тик-так" механических часов с регулируемой громкостью, возможностью автоматической подстройки громкости и отключения.
- Функция автоматической тренировки катодов для продления долговечности индикаторных ламп.
- ИК-пульт для управления дополнительными функциями часов (дальность до 10 м).
- Четыре кнопки для передвижения по меню и изменения настроек в сторону увеличения/уменьшения, для дублирования действий при отсутствии ИК-пульта.
- Управление питанием внешней нагрузки с помощью пульта и из меню (12 В, до 0.5 А).
- Длительность "холодного" запуска (интервал с момента подачи питания до начала отображения времени) - от 30 секунд до отсутствия хода, в зависимости от условий приема сигнала GPS.
- Рекомендуемое питание - 12 В 1,5 А. Годится практически любой адаптер AC-DC на 12-16 вольт, в том числе нестабилизированный.
- Встроенный аккумулятор (3 x AAA) для автономного питания с автоматической подзарядкой.
- Автономный ход от встроенной аккумуляторной батареи с самокалибровкой, минимизирующей уход часов при отсутствии питания/отсутствии GPS-синхронизации. Возобновление индикации времени сразу после подачи питания.
- Автономное срабатывание будильника при отсутствии питания.
- Повышающий преобразователь +180 В. Не следует прикасаться к работающим часам, а также в течение двух минут после отключения питания.
- Потребляемая мощность - до 10 Вт.
- Фоторезистор ФР-764.
- Автоматическая плавная регулировка яркости индикации в зависимости от уровня освещенности в помещении. Возможна принудительная установка требуемой яркости.
- Габаритные размеры - 250x75x110.
- Возможные дефицитные детали: ИН-18, К155ИД1, LR9552, MMS-1, ФР-764.


Фотографии:

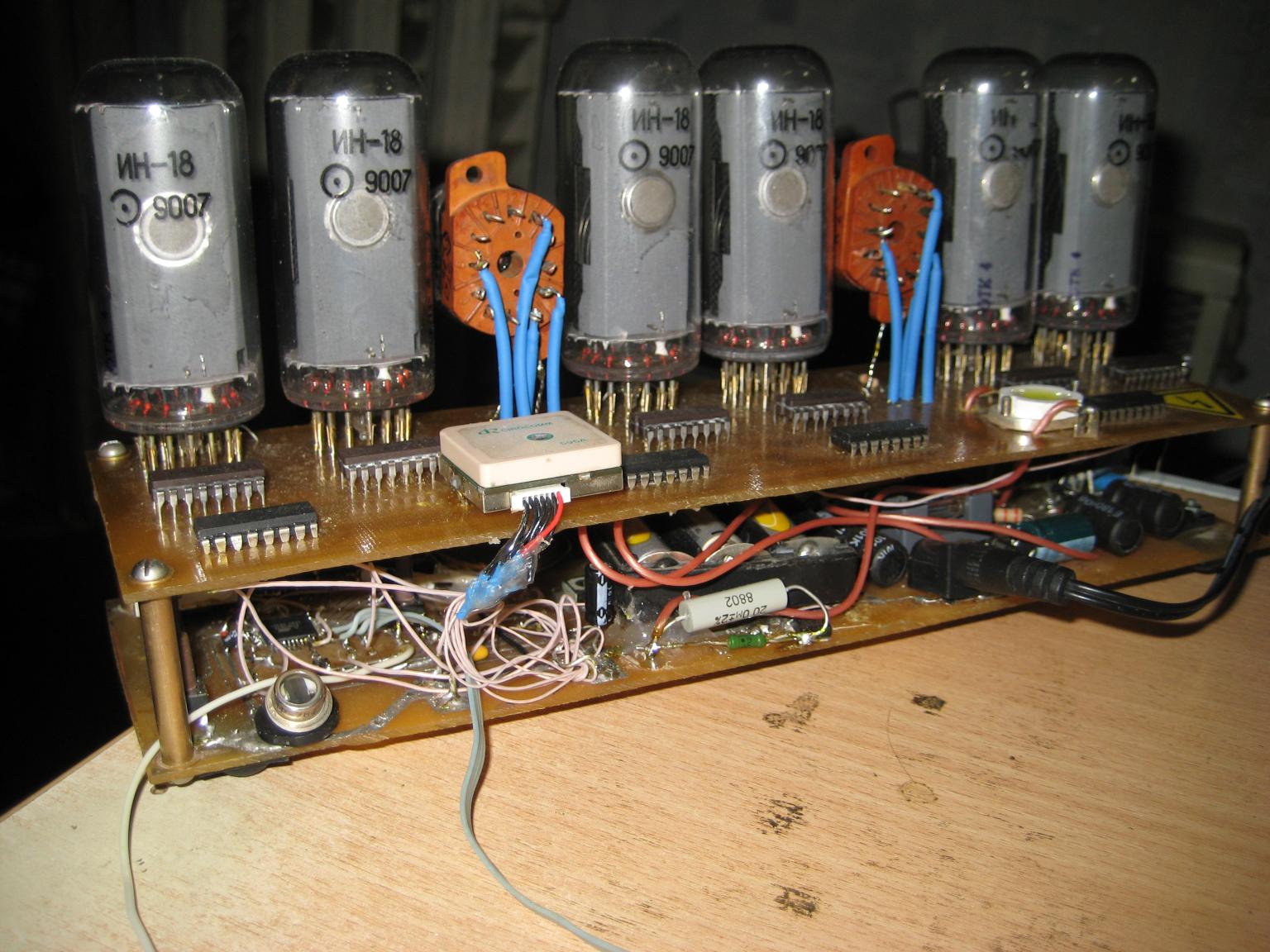

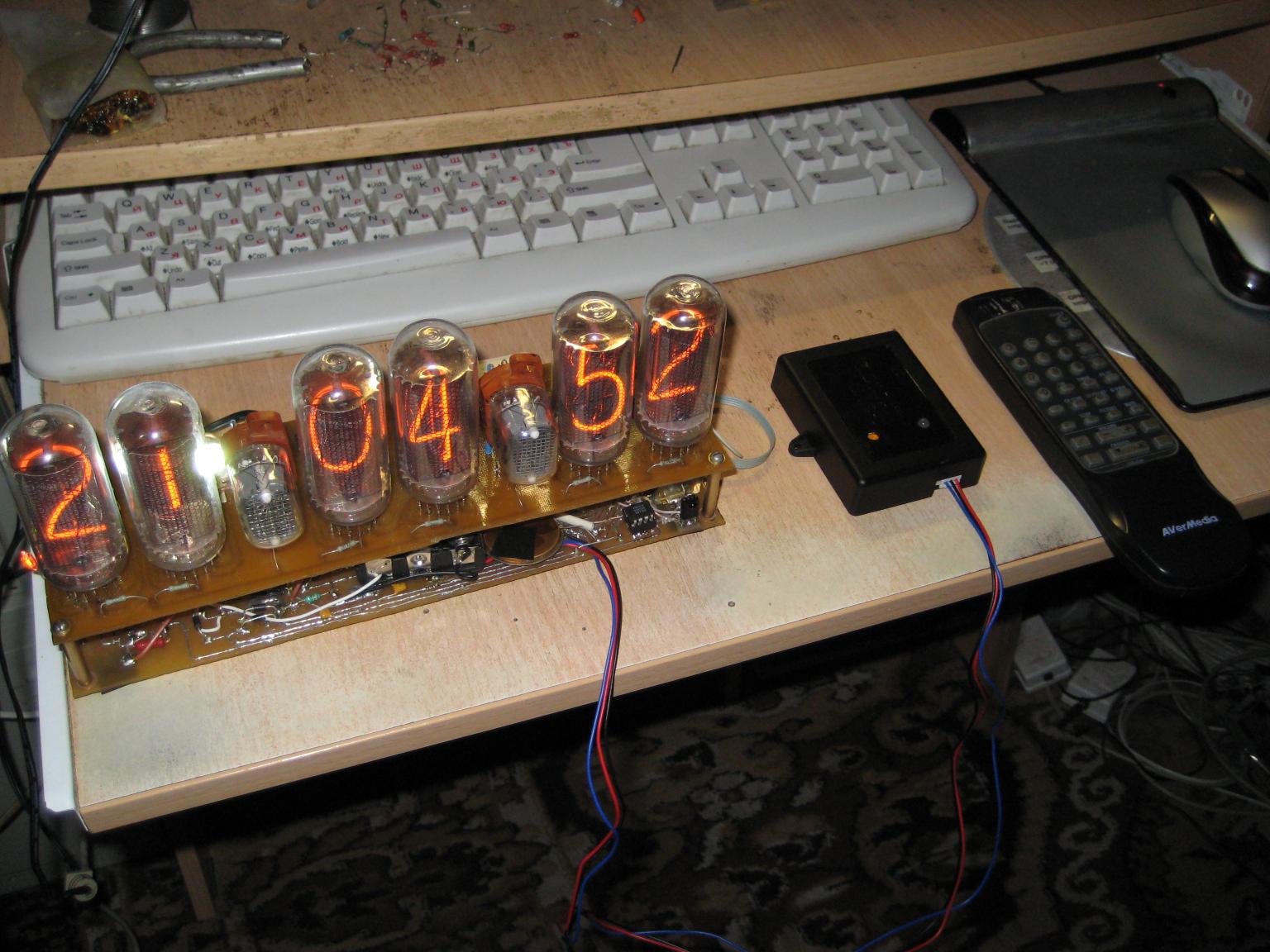

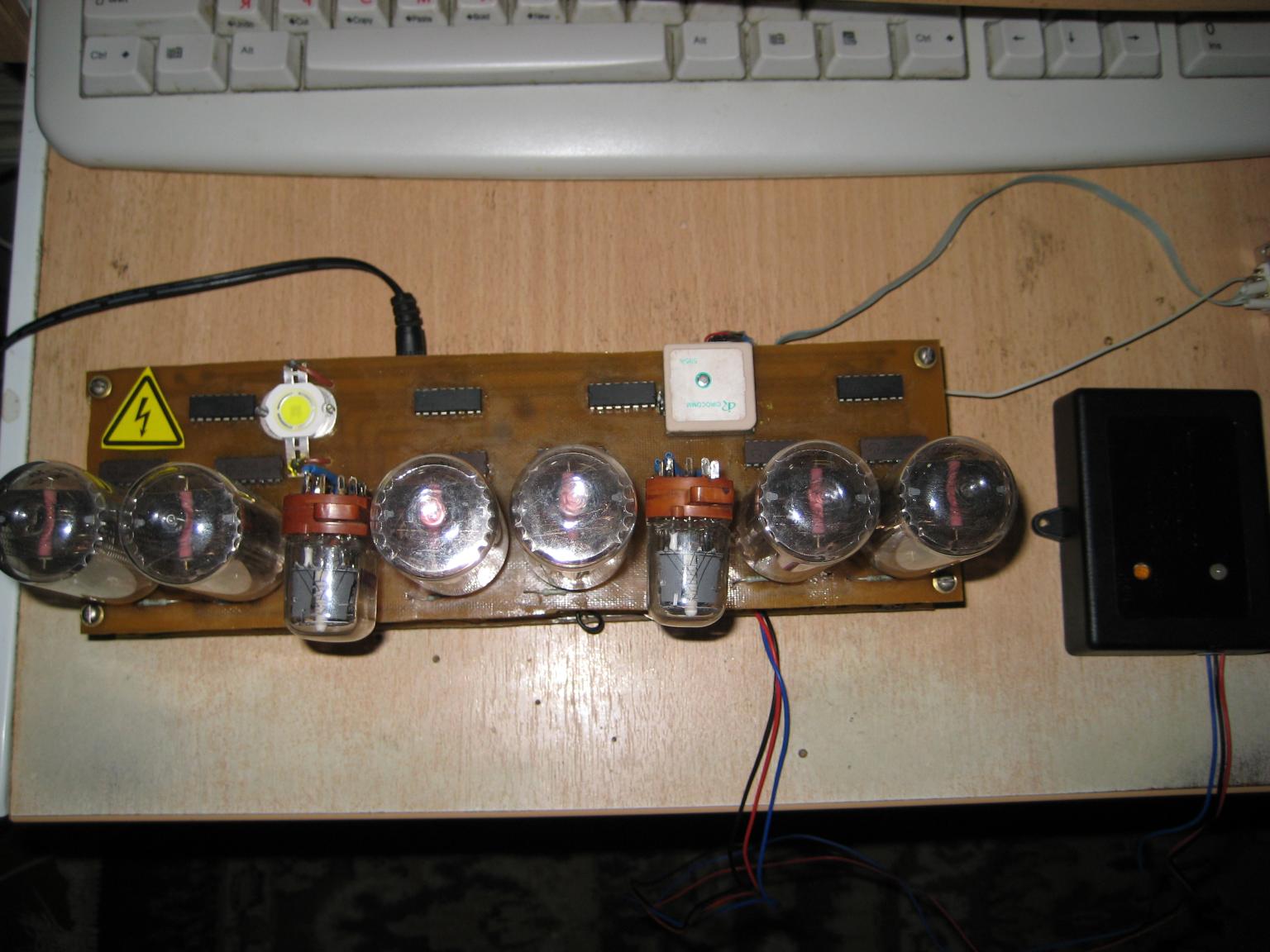

Часы, микроволновый датчик и пульт управления

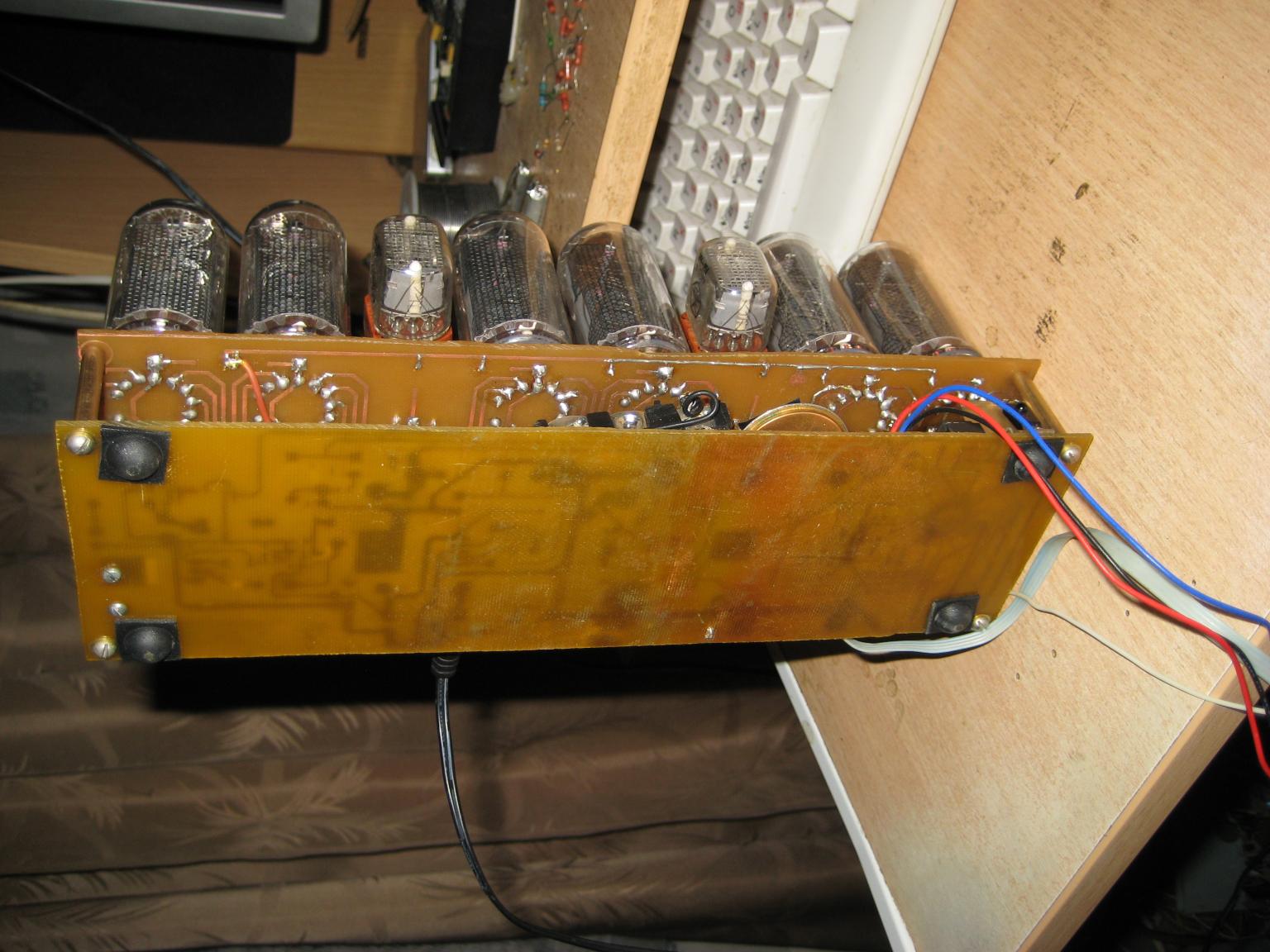

Вид снизу
Отображение температуры в помещении
Вид сверху
Вид сзади

Дополнительно:

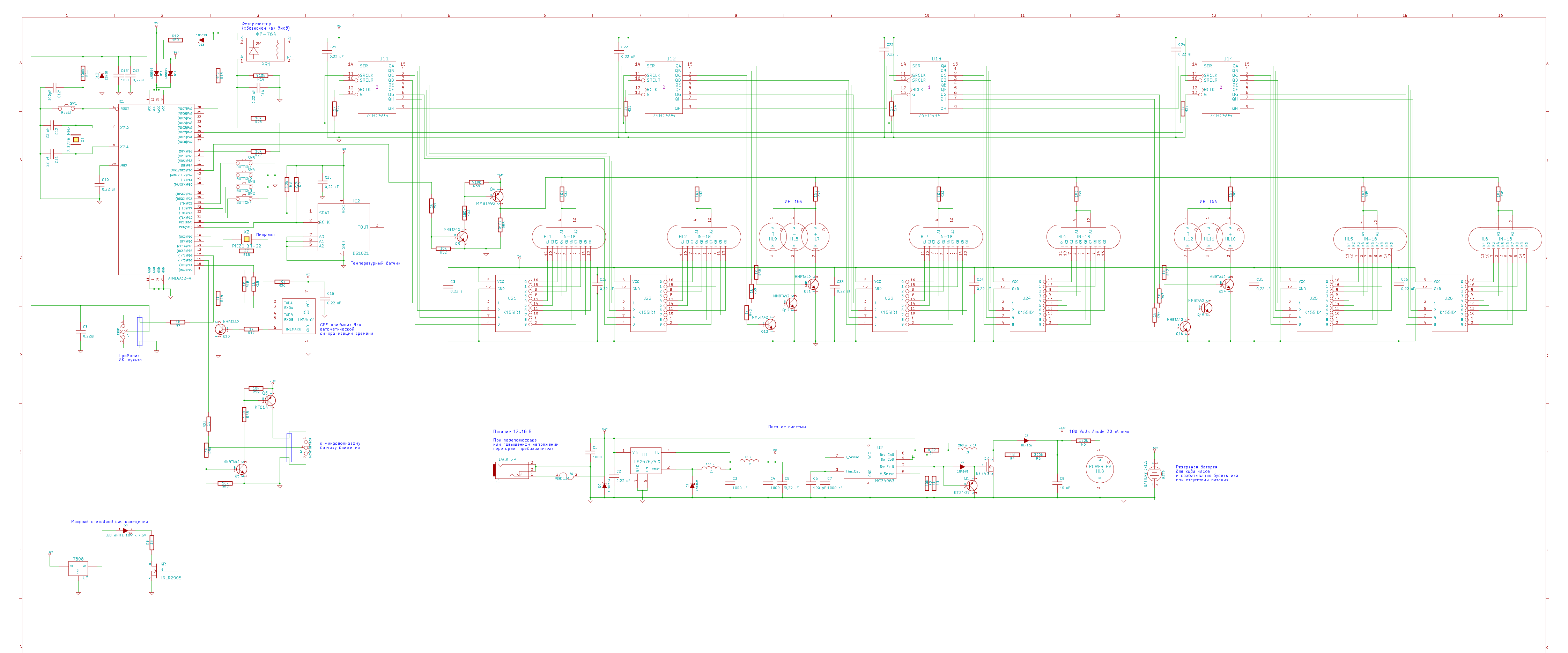

Схема

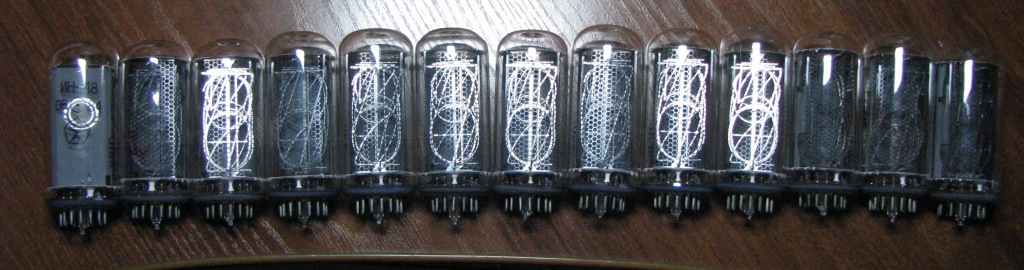

Лампы ИН-18:
